MC-8342超声波成孔成槽质量检测仪

产品应用

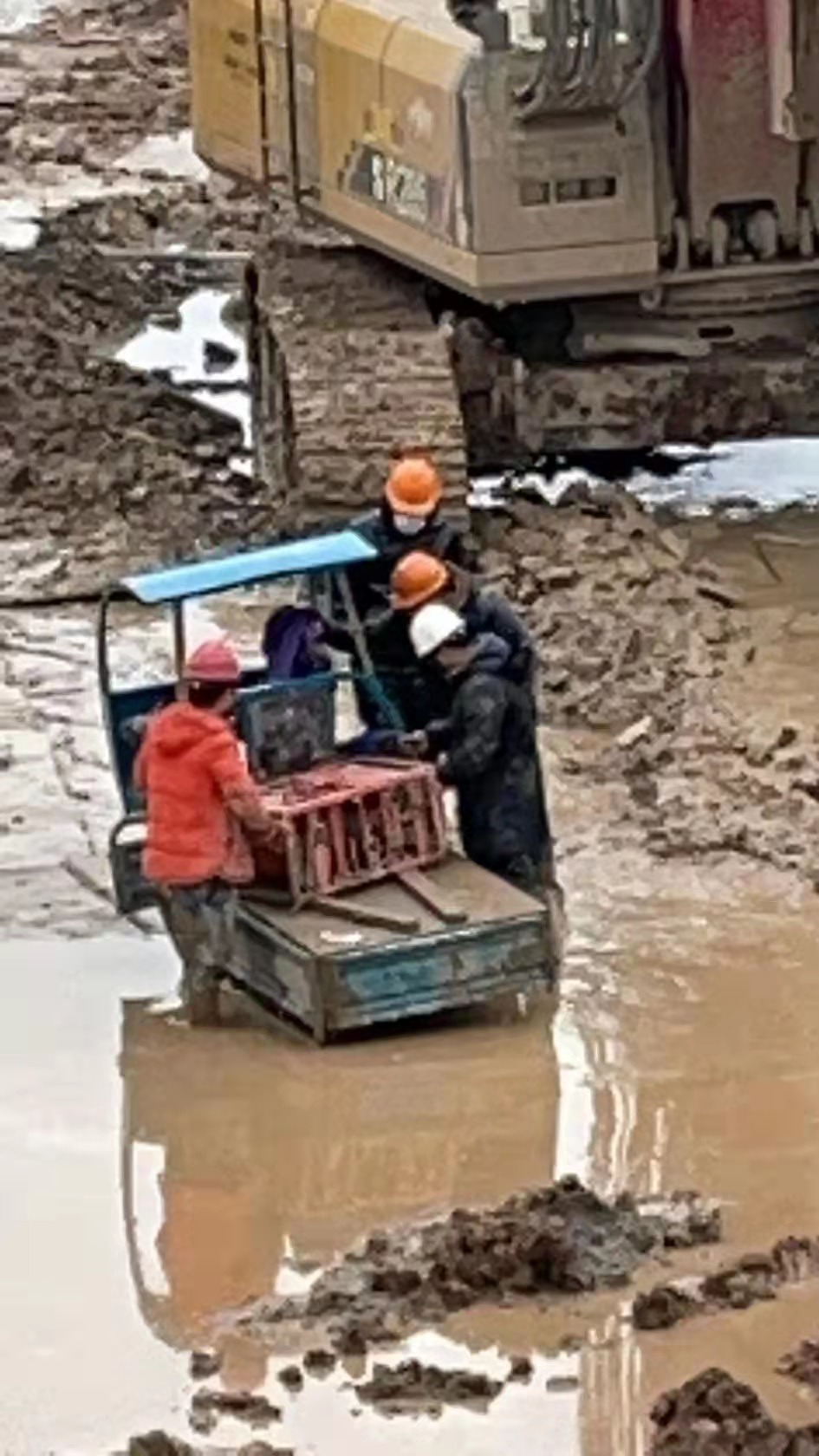

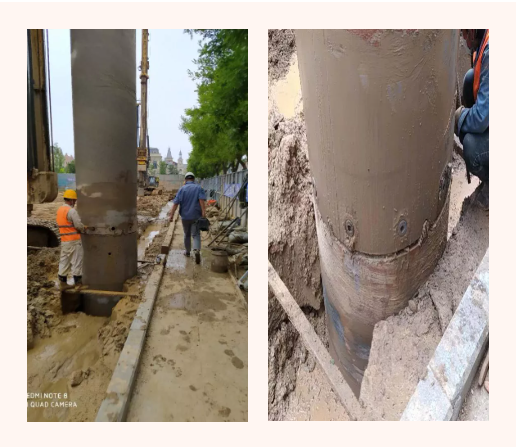

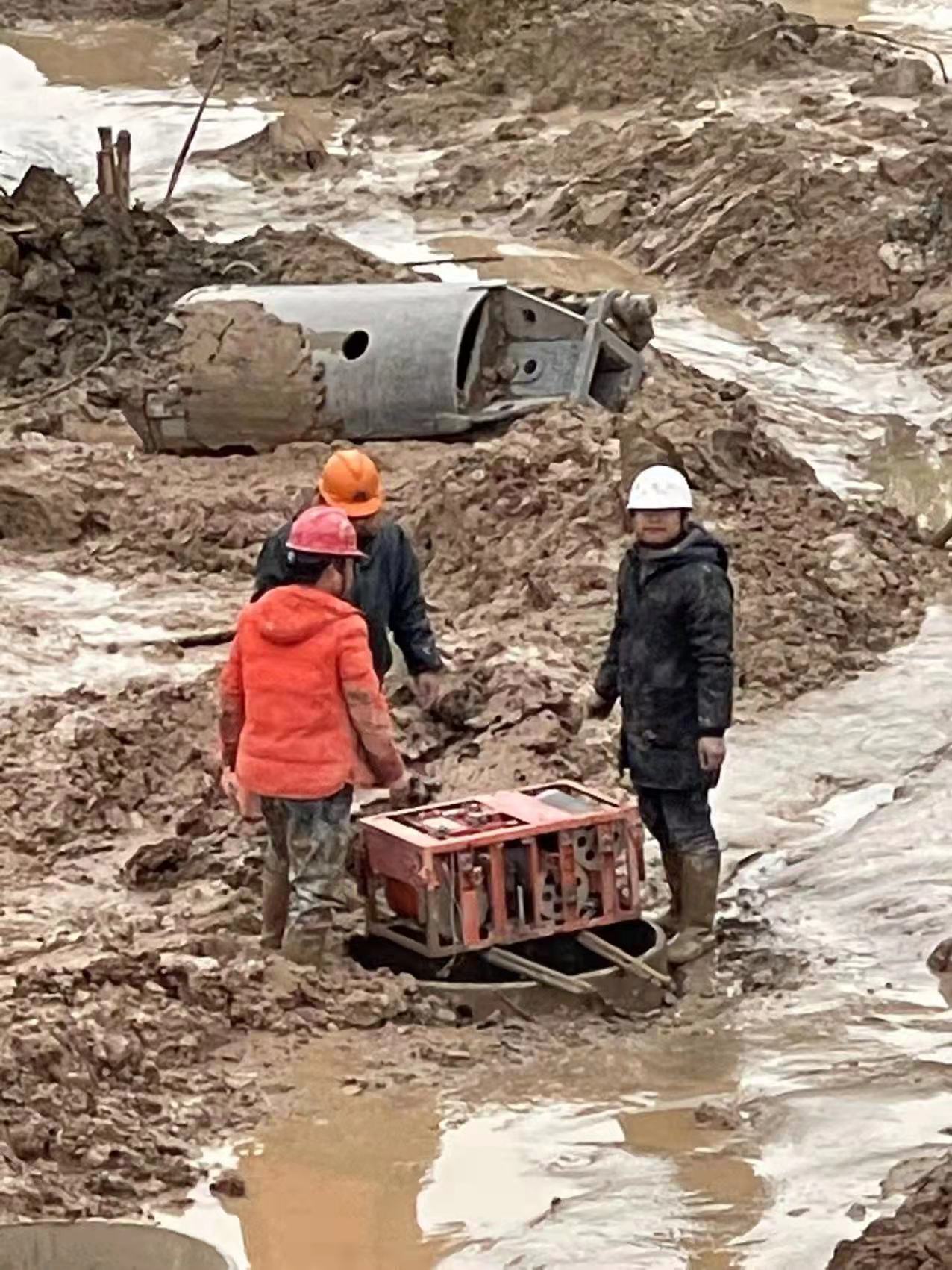

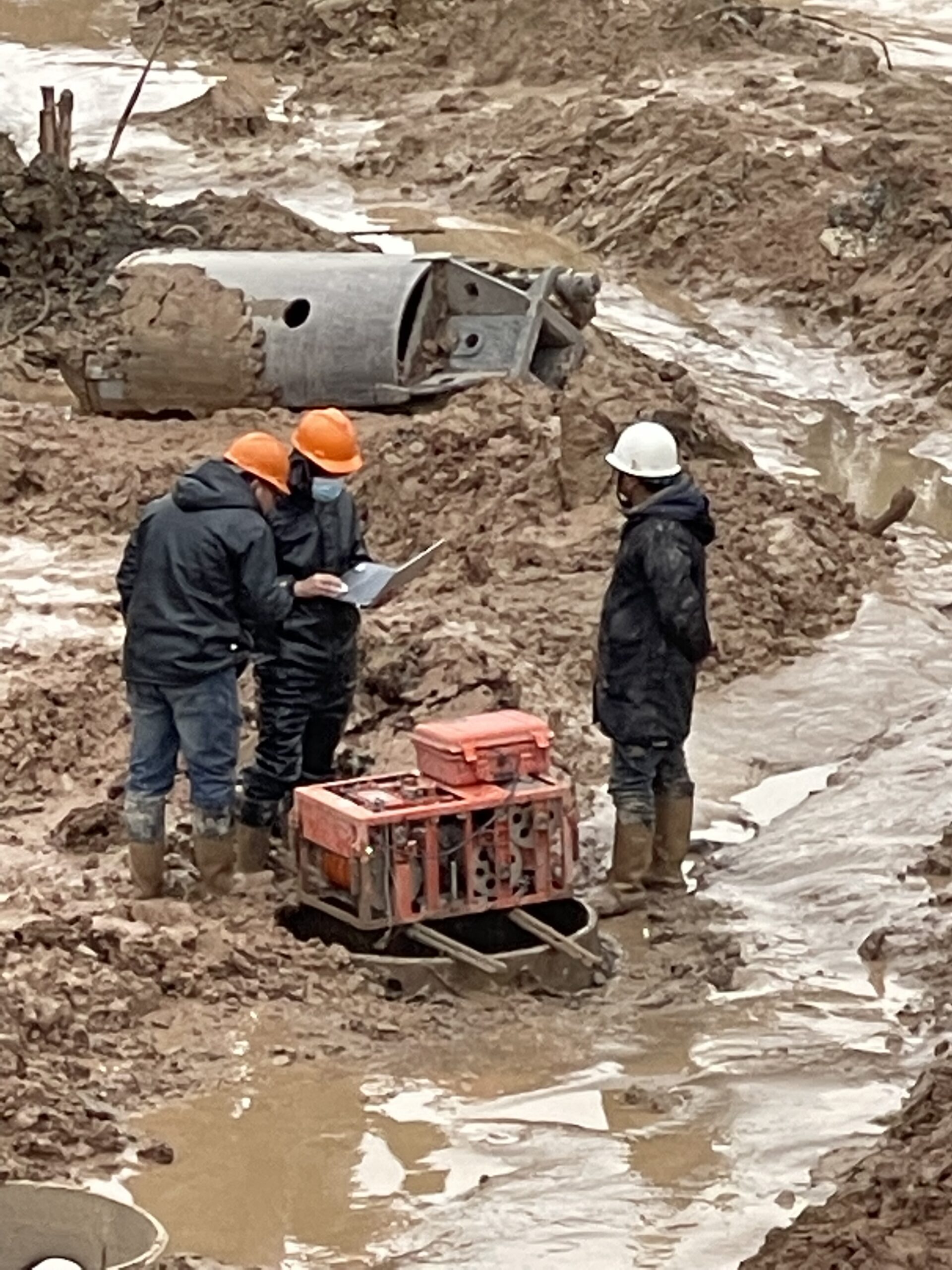

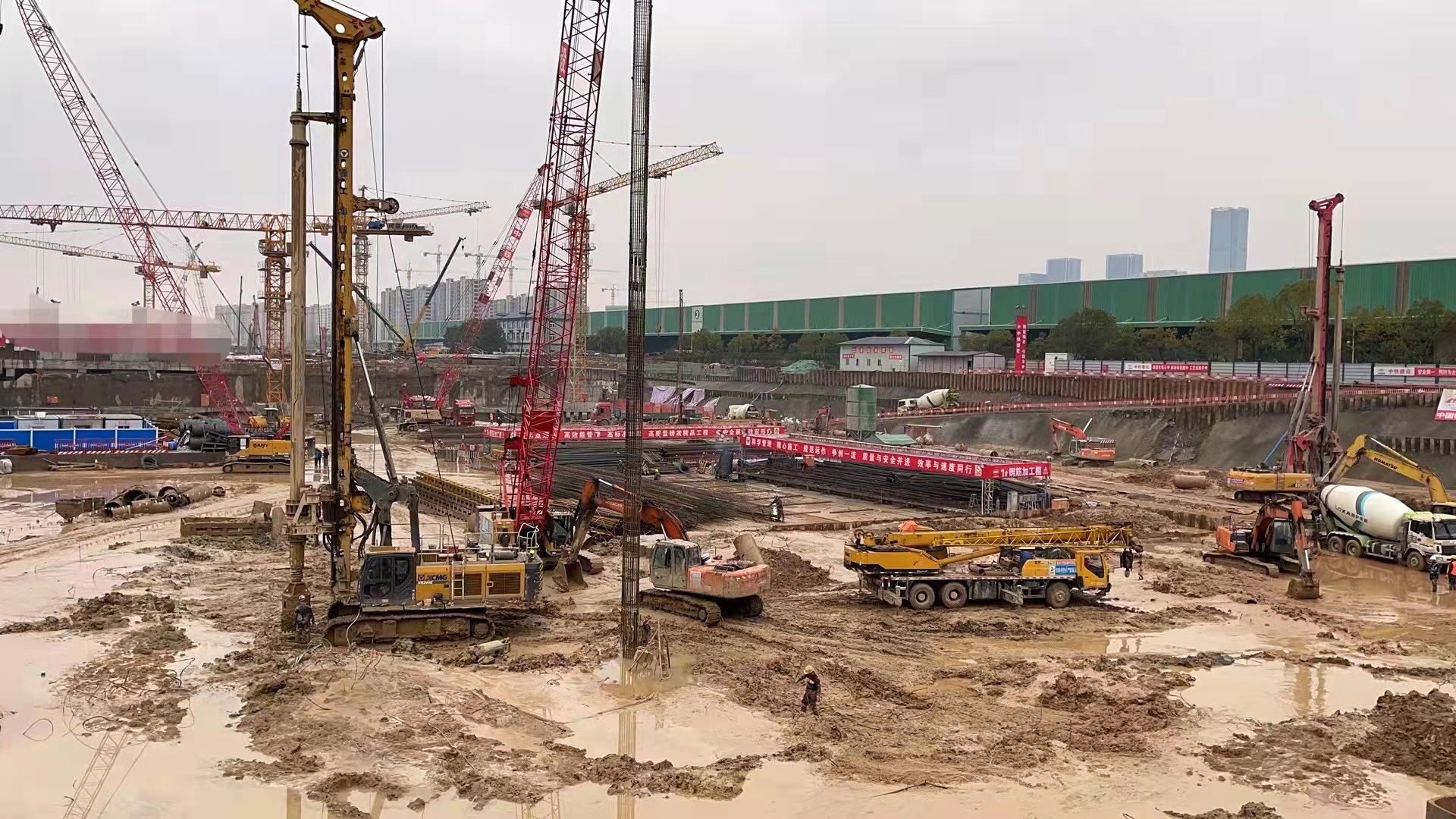

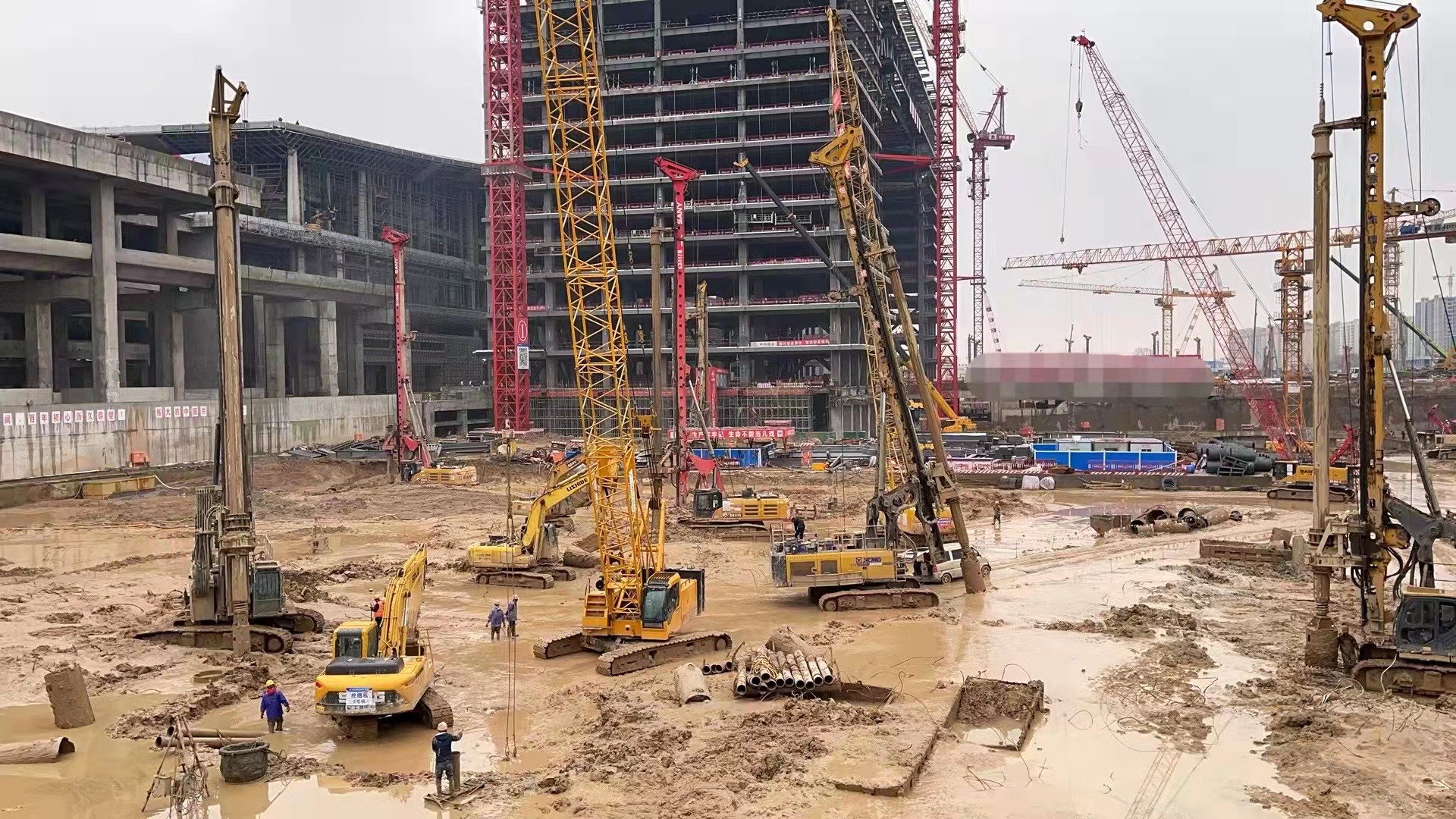

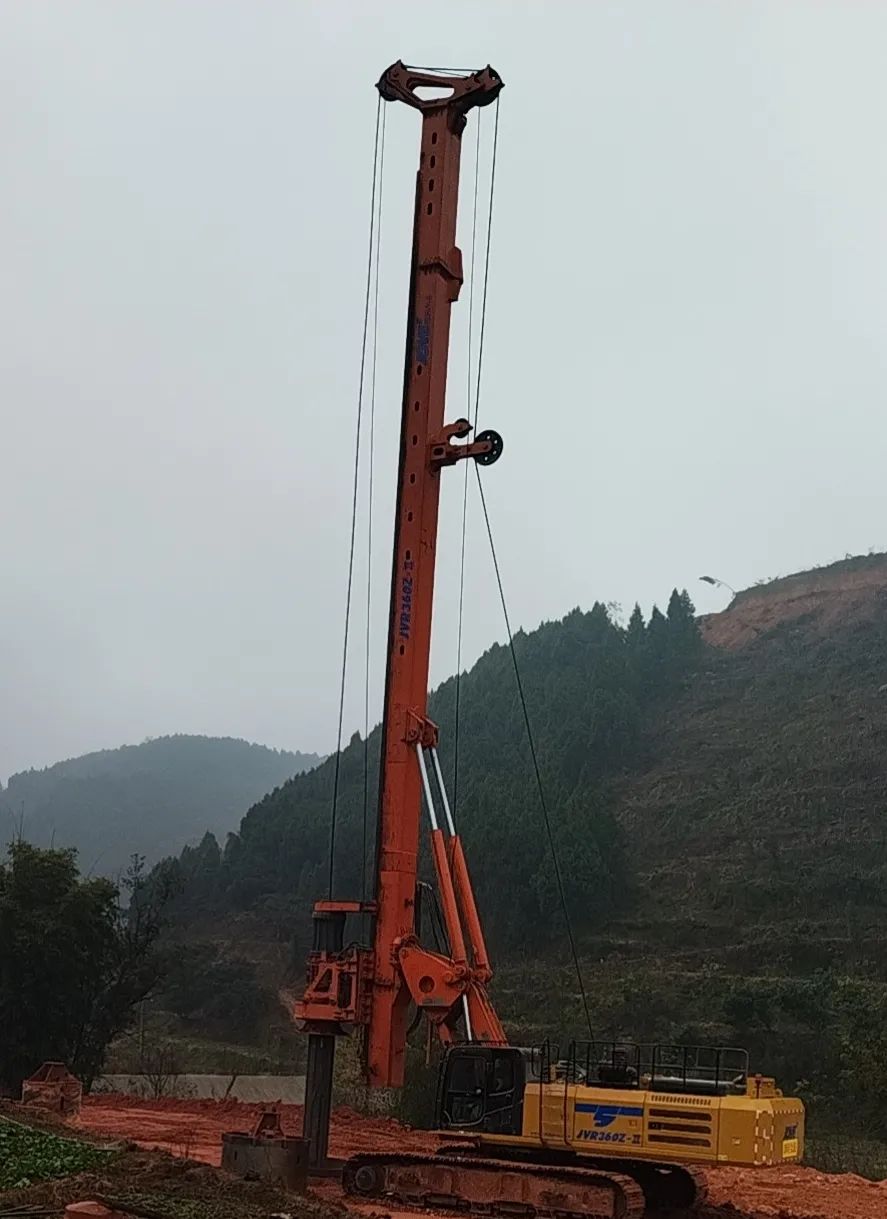

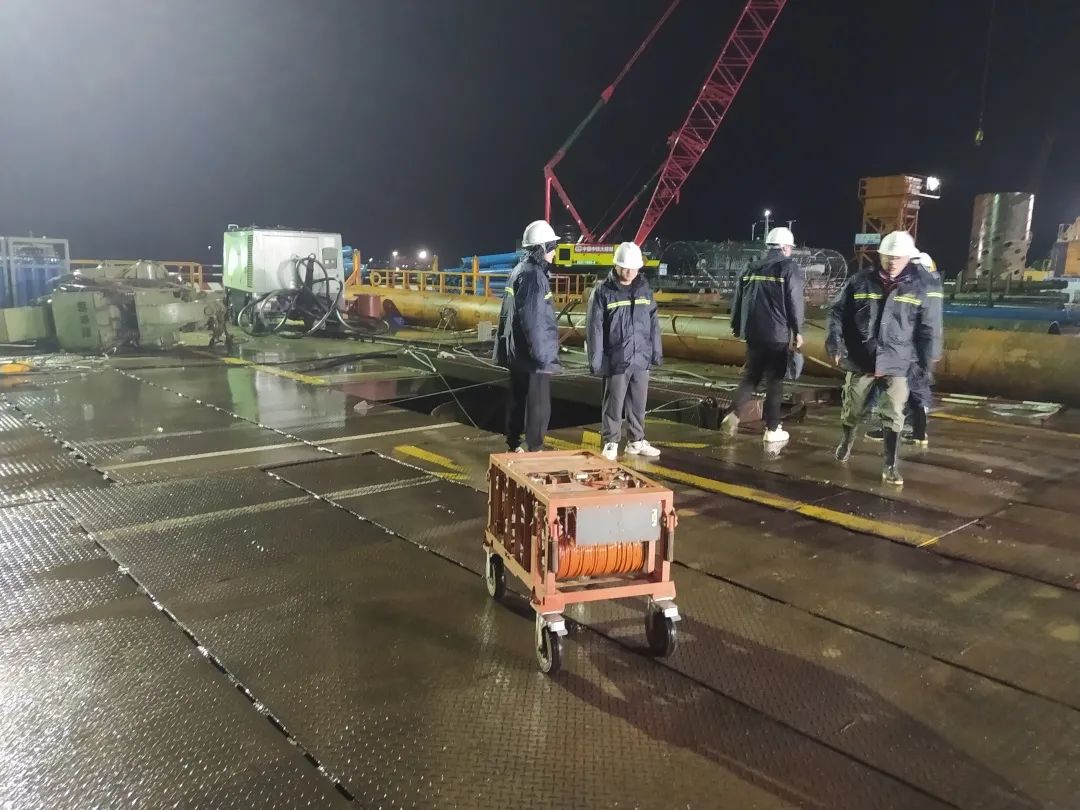

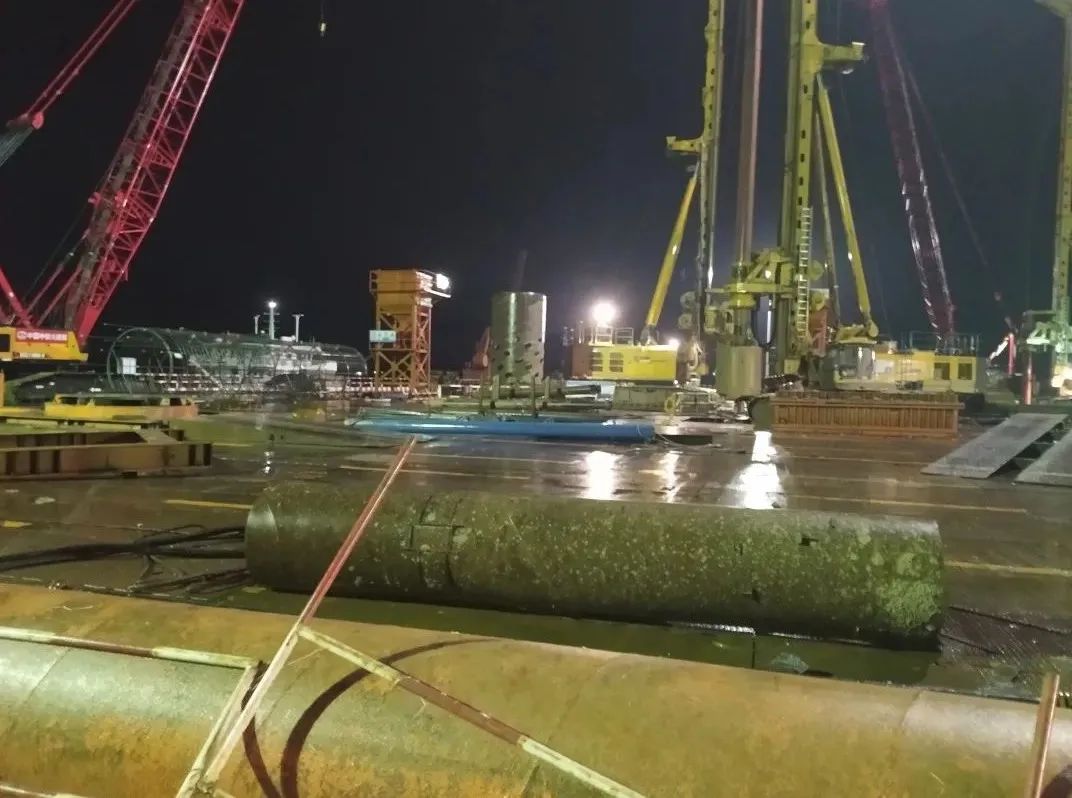

铁路、公路、港口、地铁、轨道交通、市政工程等钻孔桩、竹节桩、支盘桩的成孔、成槽质量检测,所有地下连续墙成槽质量检测

体积小巧

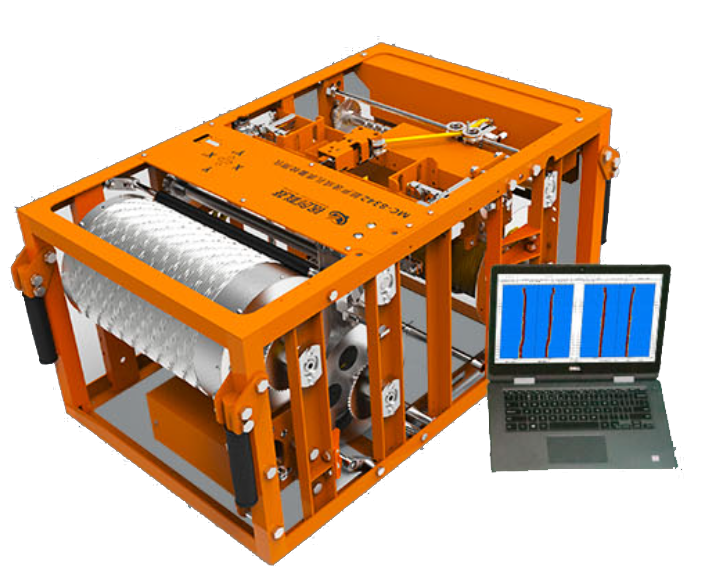

系统绞车体积小,普通轿车后备箱即可轻松装载

电池供电

现场无需接电,大功率动力电池供电,使用更方便

数据精准

独特的信号处理方式,避免现场电磁环境对信号的干扰,确保测试信号稳定精准

智能系统

系统高度智能化,在测试过程中探头自动提升和下降

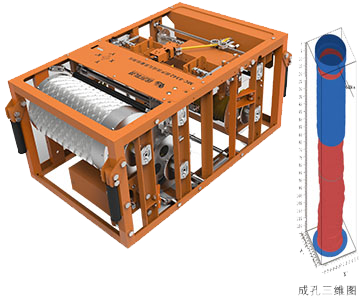

三维成像

C-LEAF算法三维成像技术,直观反映成孔状态

《钻孔灌注桩成孔、地下连续墙成槽检测技术规程》DB/T29-112-2010

《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程》DGJ32/TJ 117-2011

《灌注桩成孔质量检测技术规程》T/CECS 596-2019

《地下连续墙检测技术规程》T/CECS 597-2019(参编单位)

《公路工程基桩检测技术规程》JTG/T 3512-2020

三维成像·立体直观

C-LEAF算法三维成像技术,直观反映成孔状态

干湿孔两用·适用范围广

干、湿孔两用;不断优化探头技术,针对工程现场干孔和湿孔两种测试环境,形成更安全、更可靠、更稳定的解决方案

测距大·盲区小

收发分离技术,测试范围:300~11000mm

两种供电模式·避免现场接电不便

锂电池、交流(220V)两种供电模式

无线操控·方便便捷

绞车与主机通过自主wifi协议连接,并可实现与铭创云平台对接

参数列表

序号 型号 MC-8342 备注
序号 型号 MC-8342 备注

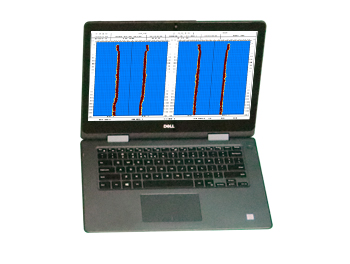

01 主控形式 嵌入式触摸终端,4核处理器,2G内存 或笔记本电脑 主机或电脑与绞车无线连接,全程不接线
02 存储容量 64GB
03 显示模式 12.1寸 高亮显示屏
04 操作方式 触摸屏
05 操作系统 Linux系统
06 扫描速度 ≥20次循环/秒
07 频带宽度 1-500K
08 声波不确定度 ≤0.5%
09 测量精度(水平精度) ±0.2%FS
10 测量范围 300~11000mm(孔径)
11 超声频率 83kHz
12 发射电压 1000V
13 最大测量深度 100/150m
14 最大深度分辨率 ≤5mm,深度误差≤0.1%
15 声速校准
16 记录方式 彩色图像、数据文件
17 输出方式 普通(彩色)打印机 选配
18 数据导出 USB或无线上传
19 工作温度 -20~+70℃
20 绞车供电模式 内置锂电池 不接电
21 主机外形尺寸 300*250*50mm
22 主机重量 1.5KG
23 探头尺寸 104mm*104mm*300mm
24 探头质量 14kg
25 最大泥浆比重 1.4g/cm3
26 升降速度 上升、下降、速度可调,0-20m/min可调,紧急提升
27 孔底自停和孔口自停功能

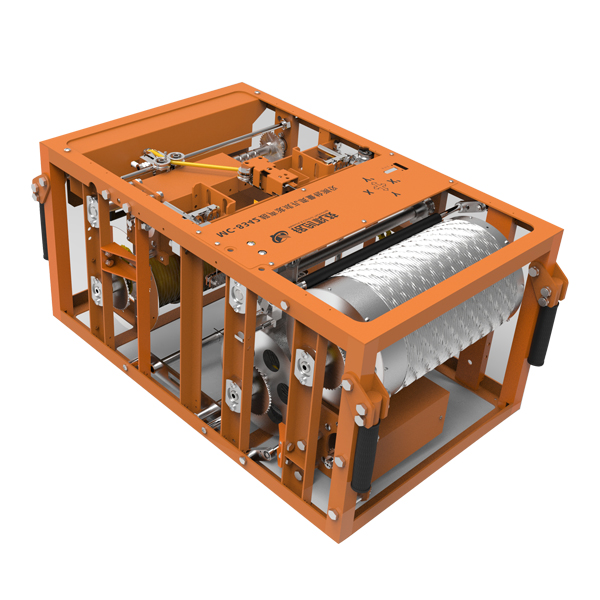

28 绞车提升装置外形尺寸 800mm×460mm×360mm
29 绞车提升装置重量 65kg
30 探头固定装置 全自动锁止托盘
