钢结构焊缝探伤、母材缺陷探伤

JJG 746-2004《超声波探伤仪检定规程》

GB/T 12604.1-2005 《无损检测术语超声检测》

JB/T 10062-1999《超声探伤用探头性能测试方法》

JB/T 10061-1999《A型脉冲反射式超声探伤仪通用技术条件》

B/T 9214-1999《A型脉冲反射式超声探伤系统工作性能测试方法》

参数列表

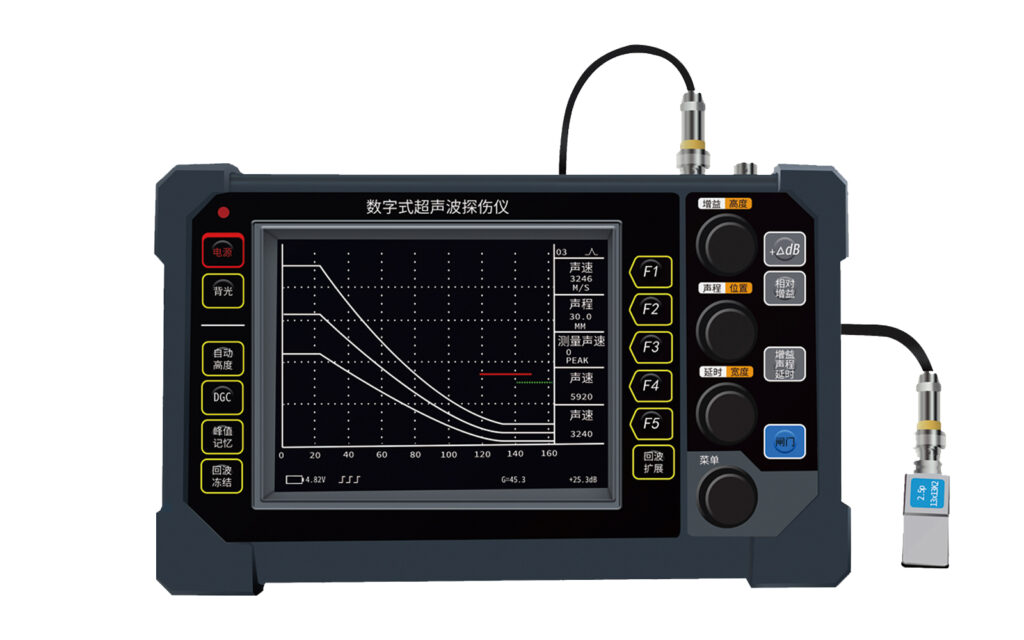

序号 型号 MC-JUT900
序号 型号 MC-JUT900
01 材料声速 1000~9999M/S
02 增益范围 0~110dB(步长01dB,1dB)
03 K值范围 0.20~5.00 8寸户外专用液晶屏
04 延时范围 0~6000mm
05 增量 0~20dB
06 抑制范围 0~50%
07 测长线 20~20dB
08 补偿 20~20dB
09 判废线 20~20dB
10 定量线 20~20dB
11 水平线性 <0.3%
12 垂直线性 <0.3%
13 发射脉冲内阻 不大于109
14 发射电源电压 DC200V
15 显示方式 检波+,检波-,全波
16 探头阻尼电阻 约1209回定
17 闸门 进波门、失波门,可调
18 液晶屏刷新频率 50HZ
19 灵敏度余量 >58dB(与探头有关)
20 动态范围 >32dB
21 测厚分辨率 0.02mm(厚度小于650mm时)
22 分辨率 >26dB(与探头有关)
23 工作环境温度 10°~+50°
24 储存环境温度 20°C~+70°C
25 最大声程 6100mm,满刻度声程最小4mm(钢,纵波,反射式)
26 频率范围 0.4~10MHz/0.7~1.418~3.54~6MHz(带通)
27 发射脉冲宽度 负脉冲方波0.05~06μS可调(步长001μS)
28 发射重复频率 25~400Hz 声程600μS时 50/25Hz FAST/SLOW
29 放大器输入 增益0dB,100%屏幕髙度时约50Ⅴ峰值(宽带) 带宽噪声约16nV√Hz峰值
30 数字采样 8bit实时50MHz,等效200MHz(硬件实现)
31 显示器件 东芝TFT工业彩色液晶显示屏(320×240,57英寸),LED背光灯
32 电源 4节5号Ni-MH可充电池2500mAh外接电源DC9~15V0.5~03A
33 电池消耗功率 约2W(350mm声程、背光强、发射重复频率FAST)约1.5W(350mm声程、背光弱、发射重复频率SLOW)
34 电池连续工作时间 约5小时(350mm声程、背光强、发射重复频率FAST)约6.5小时(350mm声程、背光弱、发射重复频率SLOW)
35 外形尺寸 230×146×37mm(不包含旋钮突出部分)
36 质量 约900克(含4节AA镍氢电池)
37 材料声速 1000~9999M/S
