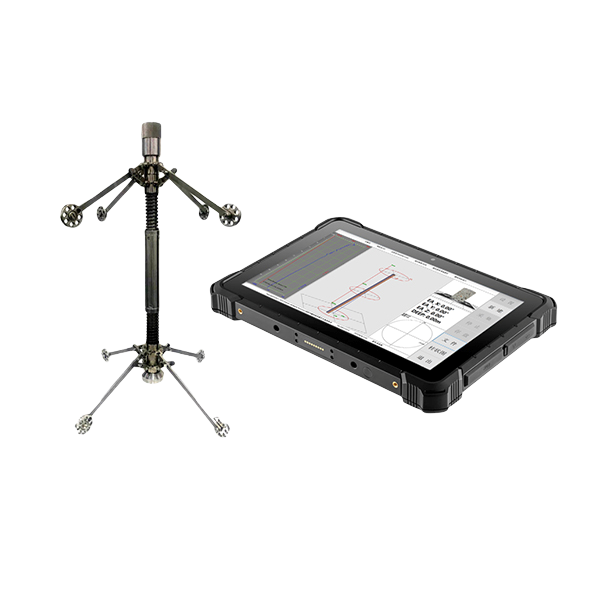

MC-5350钻孔轨迹检测仪
产品应用
检测桩基各类常规尺寸管桩垂直度、终孔位置及路径三维图
WIFI无线触摸
配置WIFI无线连网、高稳定性，超强兼容性
数据自动采集
支持数据自动连续采集
快捷存储
支持USB快捷转存数据
现场成图
现场成图，绘制路径三维图。计算终孔位置、垂直度
超长待机
配置充电电源，工作时长长达8小时
· 适用于各类常规尺寸(直径Ф400mm-Ф600mm)管桩三维姿态检测
· 笔记本无线触摸屏操作、USB3.0接口
· 采用A8 + FPGA主控单元、低功耗、高涑率
· 配置WIFI无线连网、高稳定性、超强兼容性
· 探头内置九轴陀螺仪，四元素、欧拉角空间姿态定位
· 现场成图、绘制路径三维图、计算终孔位置、垂直度
参数列表
| 序号 | 名称 | 规格 | 数量 | 备注 |
|---|---|---|---|---|
| 01 | 无线前端机 | 1台 | ||
| 02 | 手持平板 | 1台 | ||
| 03 | 平板电源 | 1只 | ||
| 04 | 前端机充电器 | 15V/4.4A | 1只 | |
| 05 | Ф400探头 | 适用400mm直径管桩 | 1只 | 适用400-600mm直径管桩 |
| 06 | Ф80探头 | 1只 | 适用80-120mm抽芯孔 | |
| 07 | 绕线盘 | 75米线 | 1根 | |
| 08 | 深度计数器 | 1只 | ||
| 09 | 计数器电缆 | 5米 | 1根 | |
| 10 | U盘 | 8G | 1个 | |
| 11 | 说明书 | 1本 | ||
| 12 | 主机箱 | 1只 | ||
| 13 | 铝质三角架 | 1只 | ||
| 探头机箱 | 1只 |
