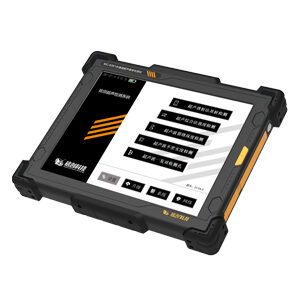

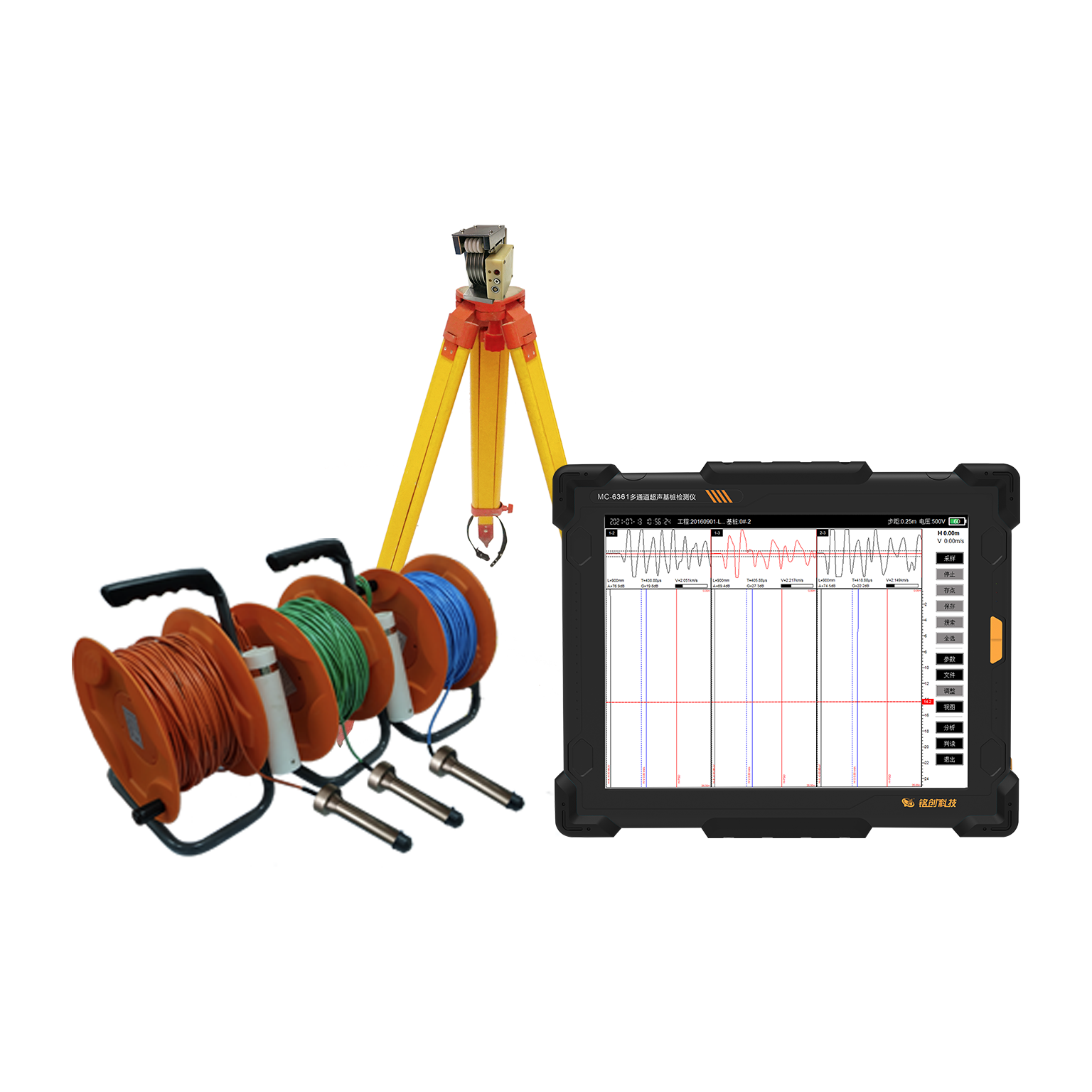

MC-6331多通道超声基桩检测仪

产品应用

专为声波透射法检测基桩完整性而制定,具备超声回弹综合法测强,不密实区和空洞检测和超声法裂缝深度检测等功能。可扩展一发双收测孔(松动圈检测)功能。多通道自循环功能一次提升即可完成混凝土灌注桩3剖面的测试,大大提高了检测效率。

首波迭代判读

国内独创的迭代判读算法,复杂情况下首波自动判读正确率高达99%

高保真波形

同步采样,不失波

软件易操作

机内软件高效、灵活、易操作

超大存储空间

16GB超大存储空间

超长待机

低功耗无线计数器,充电5分钟,使用1小时

《超声法检测混凝土缺陷技术规程》CECS 21:2000

《建筑基桩检测技术规程》JGJ 106-2014

《深圳市建筑基桩检测规程》SJG 09-2015

《水运工程混凝土结构实体检测技术规程》JTS 239-2015

《水运工程混凝土结构实体检测技术规程》JTS 237-2017

《铁路工程基桩检测技术规程》TB 10218-2019

《广东省标准建筑地基基础检测规范》DBJ15-60-2019

《公路工程基桩动测技术规程》JTG/TF81-01-2020

12位采样

首波找回

9H定制电容触摸屏

阳光下轻松可视

自动米格图

准确定位缺陷位置

万向管口轮

有效保护探头,反向无需调节

批量报告

省时省力

参数列表

序号 型号 MC-6331
序号 型号 MC-6331
01 通道数 三通道
02 主控方式 ARM A9 1GHz
03 操作系统 Linux中文操作系统
04 采样方式 同步采样
05 显示方式 12.1吋户外专用液晶屏
06 操控方式 触摸屏+流程化快捷键
07 存储模式 电子硬盘(16GB)
08 深度测量方式 双向计数,即时复测
09 采样间隔 0.03μs~1024μs
10 声时测量精度 0.03μs
11 声时测量范围 2×10^6μs
12 记录长度 0.5~4k
13 发射电压(V) 50/250/500/1000可调
14 增益动态范围 107dB
15 增益控制精度 ≤0.4dB(0.2%)
16 单次最多测试剖面 3
17 带宽 1~500kHz
18 接收灵敏度 ≤10μV
19 道间串扰 ≤-60dB
20 数据传输模式 USB2.0高速接口 U盘传输 WIFI传输
21 供电方式 内置锂电池(连续工作时长≥8小时)
22 工作温度 -10℃~+45℃
23 主机尺寸 318×255×54mm
24 主机重量 2.8kg
25 其它 智能搜索、各通道采样即时可控、动态声参量、自动判读
26 计数装置 4线槽
27 方向 双向计数
28 分辨率 0.3cm
29 测点间距 5cm~100cm可选
30 最大提升速度 3剖面,最大60米/分钟
