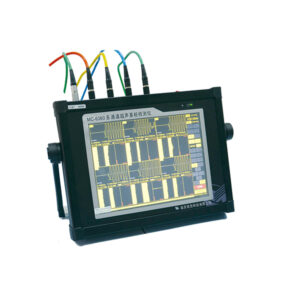

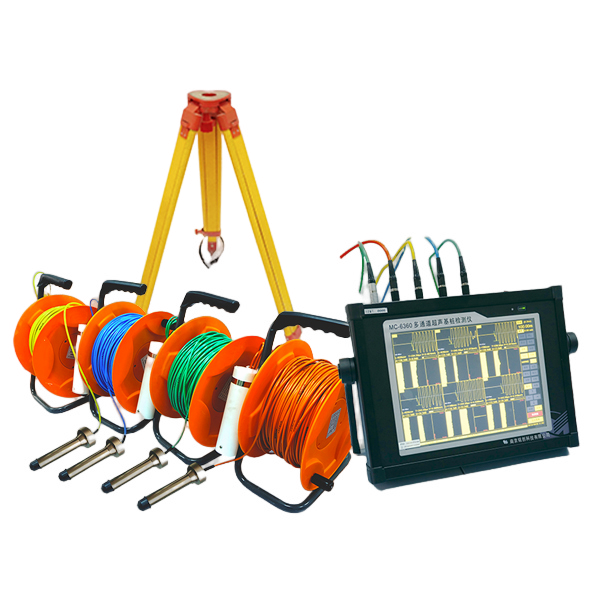

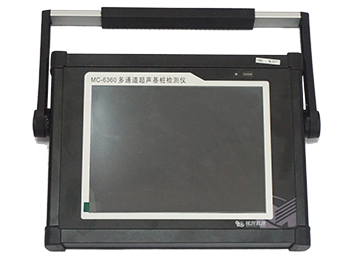

MC-6360多通道超声基桩检测仪
产品应用

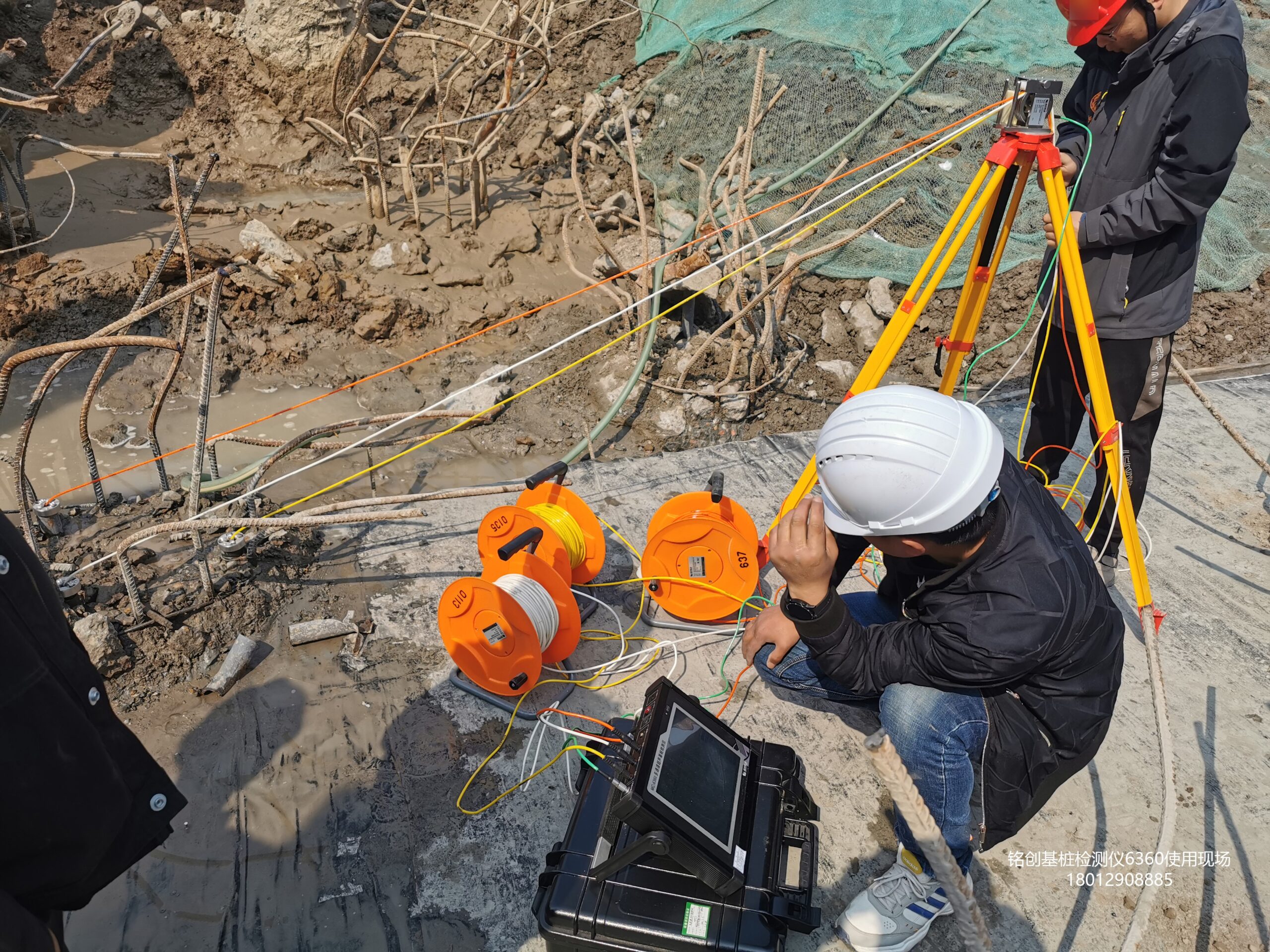

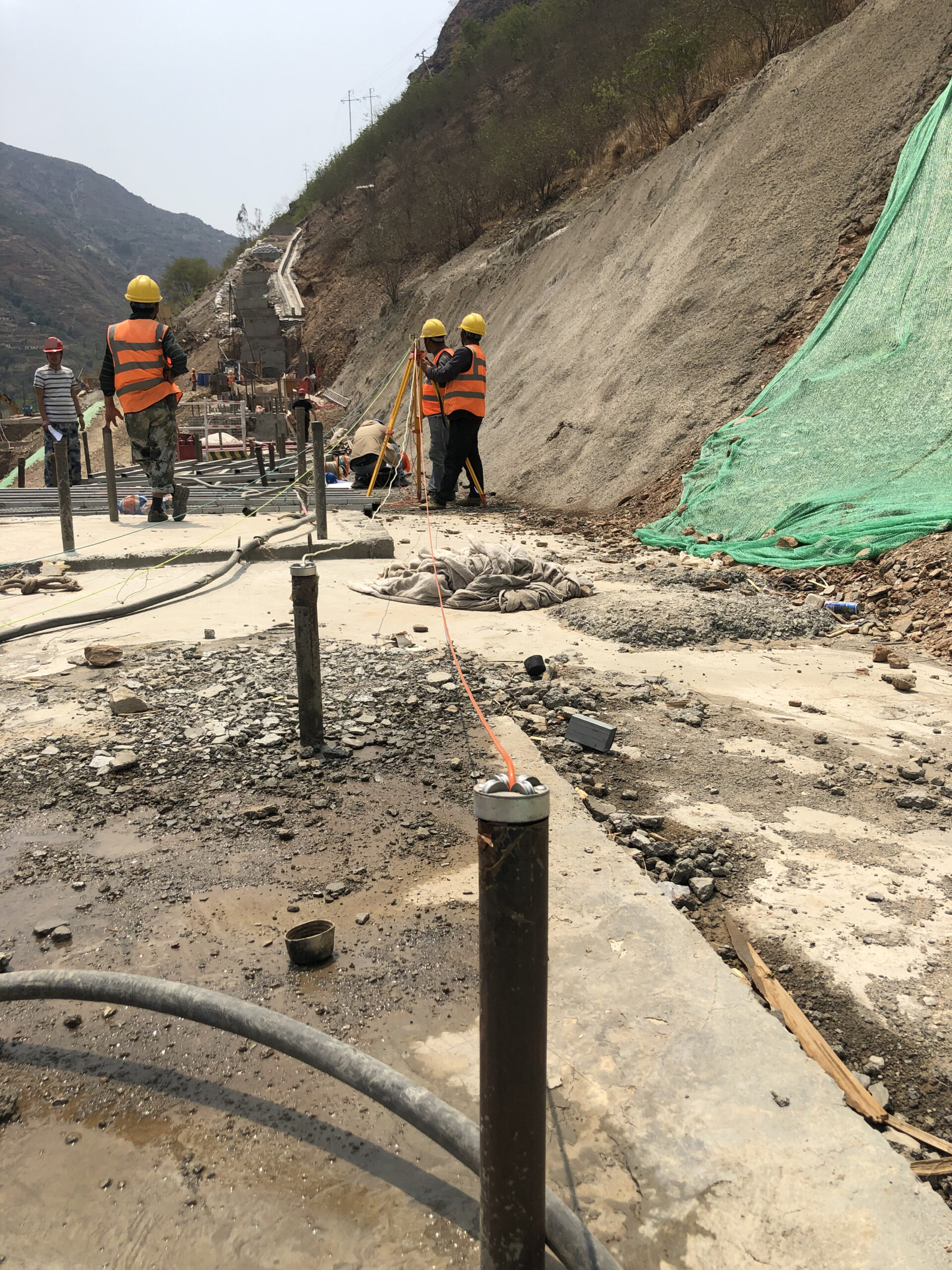

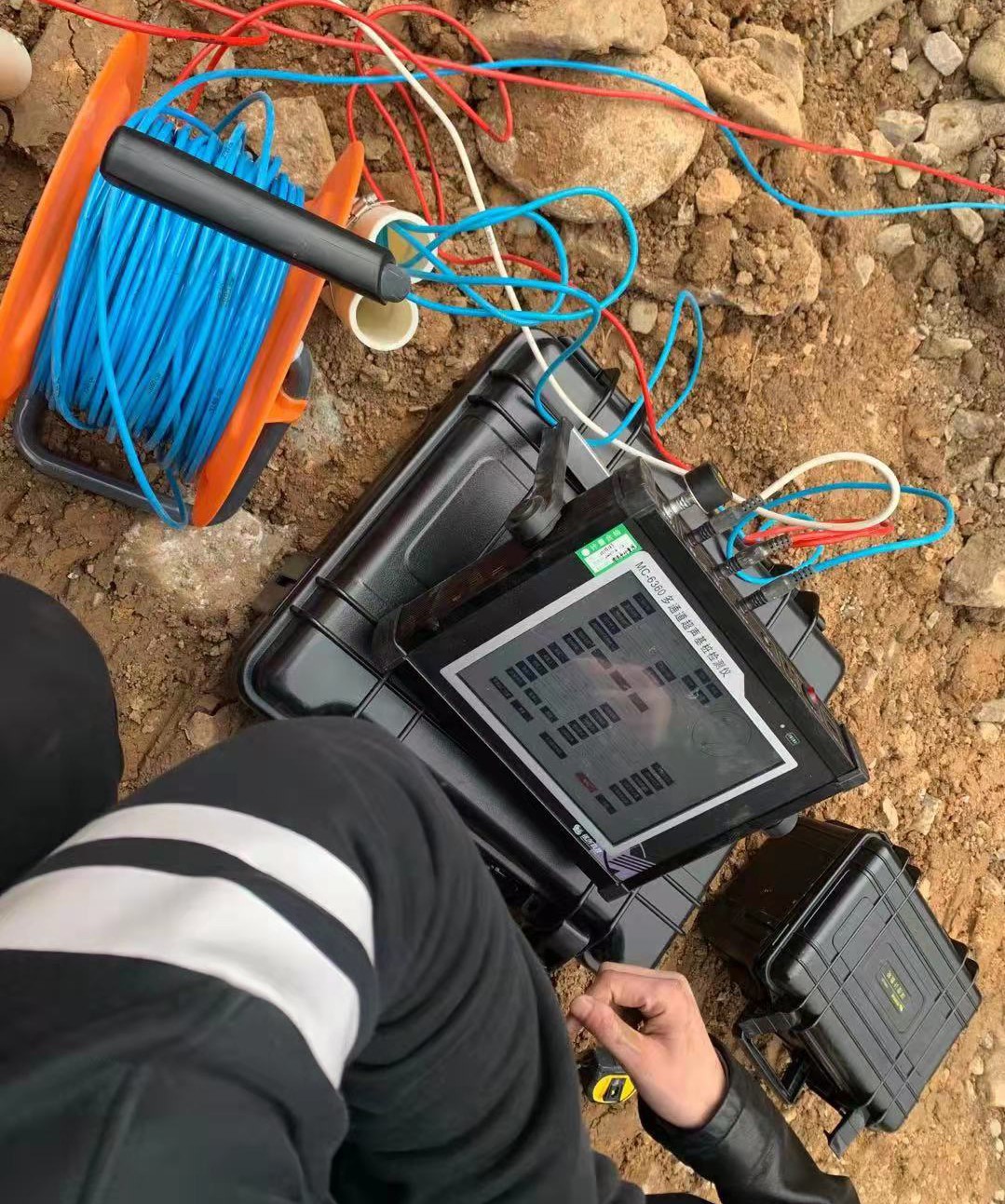

专为声波透射法检测基桩完整性而制定,可扩展超声回弹综合法测强,不密实区和空洞检测和超声法裂缝深度检测等功能。多通道自循环功能一次提升即可完成混凝土灌注桩6个剖面的测试,相对于单剖面或一发双收的仪器,大大提高了检测效率。
高效率测试
一次提升可以同时完成6个(3个)剖面的测试,提升速度4档可调,提升速度大于60米/分钟
高性能主机
工业级ARM处理器,主频高达1GHz,全新ARM Cortex A8处理器
自动判读算法
迭代判读算法,复杂条件下首波自动判读正确率高
快速生成报告
专业数据处理软件,可快速对检测数据进行分析,生成报告
超长待机
低功耗无线计数器,充电5分钟,使用1小时
《超声法检测混凝土缺陷技术规程》CECS 21:2000
《建筑基桩检测技术规程》JGJ 106-2014
《深圳市建筑基桩检测规程》SJG 09-2015
《水运工程混凝土结构实体检测技术规程》JTS 239-2015
《水运工程混凝土结构实体检测技术规程》JTS 237-2017
《铁路工程基桩检测技术规程》TB 10218-2019
《广东省标准建筑地基基础检测规范》DBJ15-60-2019
《公路工程基桩动测技术规程》JTG/TF81-01-2020
高效率检测
一次提升可以同时完成6个(3个)剖面的测试,提升速度4档可调,提升速度大于60米∕分钟
高性能主机
工业级ARM处理器,主频高达1GHz,全新ARM Cortex A8处理器,深度定制Windows CE 6.0实时操作系统,开机15秒进入测试系统,系统运行稳定,保存数据后可直接关闭电源,电池续航能力8小时以上
收发兼用换能器
采用收发兼用径向换能器,配合前置放大技术,完美解决首波不清晰、难判读的行业难题,体积小巧(直径25mm,长度180mm),有效混凝土测试跨距达8米以上
自动判读算法
迭代判读算法,复杂条件下首波自动判读正确率高
批量报告
省时省力
参数列表
序号 | 型号 | MC-6360 |
---|---|---|
01 | 通道数 | 四通道 |
02 | 主控方式 | ARM A8 1GHz |
03 | 操作系统 | WinCE 中文操作系统 |
04 | 采样方式 | 同步采样 |
05 | 显示方式 | 10.4吋工业高亮液晶屏 1024*768 |
06 | 操控方式 | 触摸屏 |
07 | 存储模式 | 电子硬盘(16GB) |
08 | 深度测量方式 | 双向计数,即时复测 |
09 | 采样间隔 | 0.03μs~1024μs |
10 | 声时测量精度 | 0.03μs |
11 | 声时测量范围 | 2×10^6μs |
12 | 记录长度 | 0.5~4k |
13 | 发射电压(V) | 50/250/500/1000可调 |
14 | 增益动态范围 | 90dB |
15 | 增益控制精度 | 0.4dB |
16 | 一次测试剖面 | 六个剖面 |
17 | 带宽 | 2~500kHz |
18 | 接收灵敏度 | ≤10μV |
19 | 道间串扰 | ≤-60dB |
20 | 数据传输模式 | USB2.0高速接口 U盘传输 WIFI传输 |
21 | 供电方式 | 内置锂电池(连续工作时长≥8小时) |
22 | 工作温度 | -10℃~+45℃ |
23 | 主机尺寸 | 325×243×56mm |
24 | 主机重量 | 3.5kg |
25 | 其它 | 智能搜索、各通道采样即时可控、动态声参量、自动判读 |
26 | 计数装置 | 4线槽 |
27 | 方向 | 双向计数 |
28 | 分辨率 | 0.3cm |
29 | 测点间距 | 5cm~100cm可选 |
30 | 最大提升速度 | 6剖面,最大60米/分钟 |
