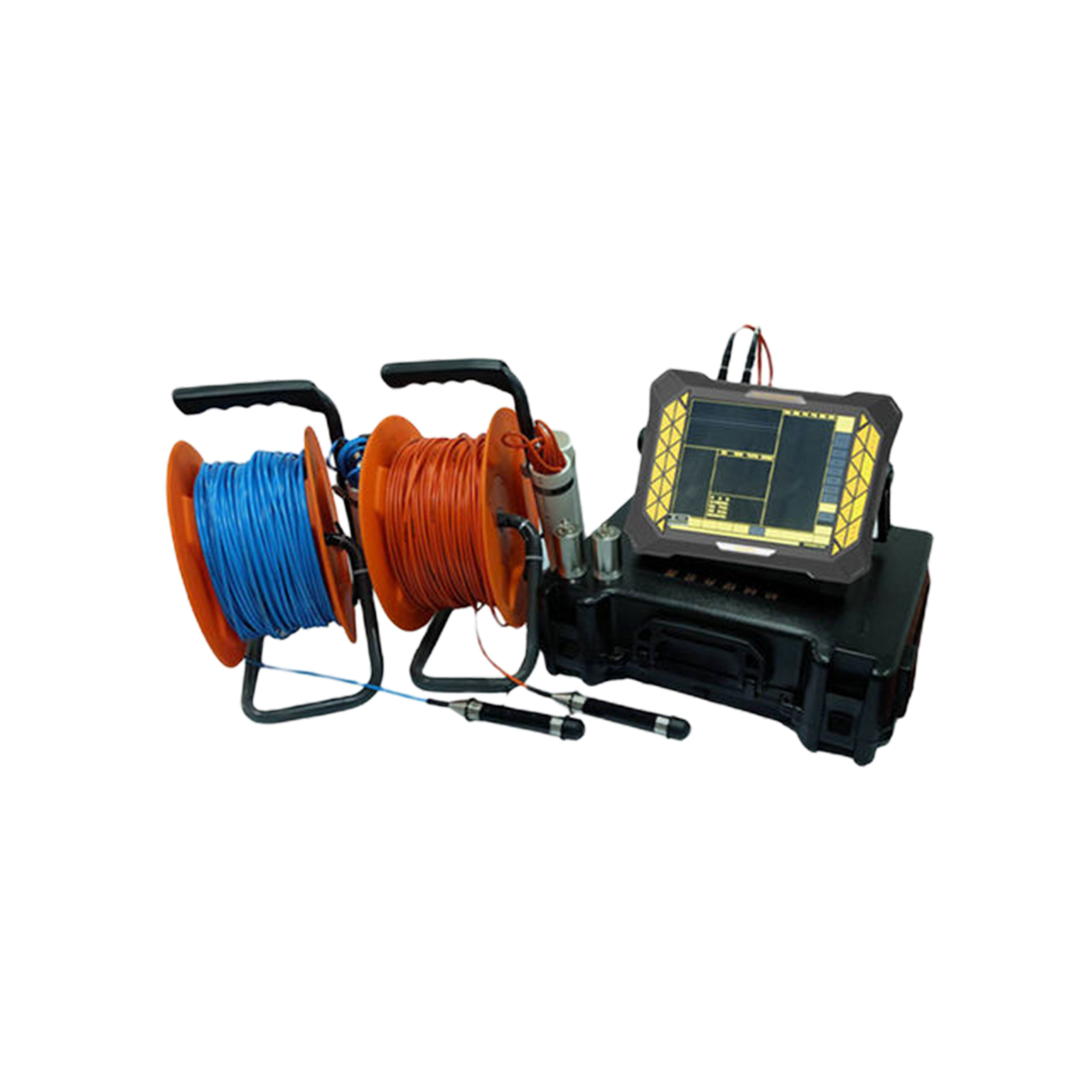

MC-6321多通道超声基桩检测仪

产品应用

超声法检测混凝土内部缺陷,如不密实区、蜂窝空洞、结合面质量、表面损伤层厚度等;超声回弹综合法检测混凝土抗压强度;地质勘查、岩体、非金属材料等力学性能检测。

首波迭代判读

国内独创的迭代判读算法,复杂情况下首波自动判读正确率高达99%

高性能主机

高性能工业级ARM处理器,主频1GHz,全新ARM Cortex A8高性能处理器

软件易操作

机内软件高效、灵活、易操作

超大存储空间

16GB超大存储空间

超长待机

测试完毕保存数据后可直接关闭电源,电池续航时间超8小时以上

《超声法检测混凝土缺陷技术规程》CECS 21:2000

《建筑基桩检测技术规程》JGJ 106-2014

《深圳市建筑基桩检测规程》SJG 09-2015

《水运工程混凝土结构实体检测技术规程》JTS 239-2015

《水运工程混凝土结构实体检测技术规程》JTS 237-2017

《铁路工程基桩检测技术规程》TB 10218-2019

《广东省标准建筑地基基础检测规范》DBJ15-60-2019

《公路工程基桩动测技术规程》JTG/TF81-01-2020

高性能主机

高性能工业级ARM处理器,主频1GHz,全新ARM Cortex A8高性能处理器,深度定制Windows CE 6.0实时操作系统

自动判读算法

迭代判读算法,复杂条件下自动判读首波正确率高达99%,完美应对各种复杂的现场条件,大大减少手工判读的工作量

高亮屏幕显示

8寸工业级高亮宽温显示器,阳光下轻松可视

超大存储空间

内置16GB超大存储空间,采用USB2.0高速接口,支持U盘传输数据

批量报告

省时省力

参数列表

序号 型号 MC-6321
序号 型号 MC-6321
01 通道数 双通道
02 主控方式 ARM A8 1GHz
03 操作系统 WinCE中文操作系统
04 采样方式 同步连续采样
05 显示方式 8吋户外专用液晶屏
06 操控方式 触摸屏
07 存储模式 电子硬盘(16GB)
08 采样间隔 0.03μs~1024μs
09 声时测量精度 0.03μs
10 声时测量范围 2×10^6μs
11 记录长度 0.5~4k
12 发射电压(V) 50/250/500/1000可调
13 增益动态范围 90dB
14 增益控制精度 0.4dB
15 发射脉宽 20μs
16 带宽 2~500kHz
17 接收灵敏度 10μV
18 数据传输模式 USB2.0高速接口 U盘传输
19 供电方式 内置锂电池(连续工作时长≥8小时)
20 工作温度 -10℃~+45℃
21 主机尺寸 260×217×56mm
22 主机重量 2.1kg
23 计数装置 4线槽
24 方向 双向计数
25 分辨率 0.3cm
26 测点间距 5cm~100cm可选
27 最大提升速度 6剖面,最大60米/分钟

产品配件
