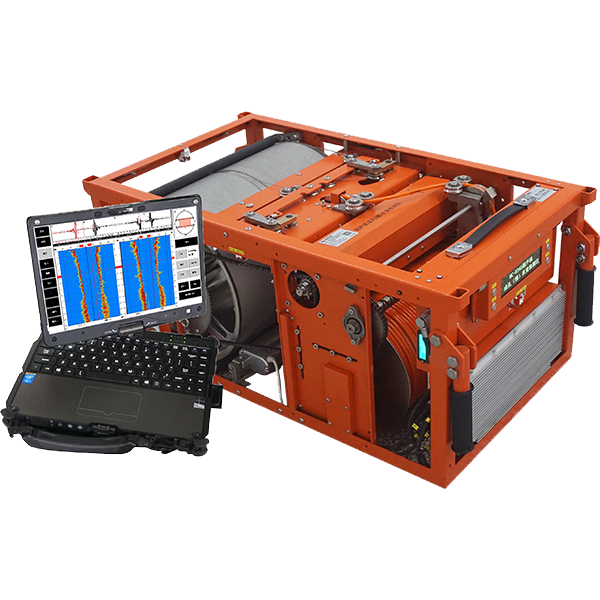

MC-8345超声波成孔成槽质量检测仪

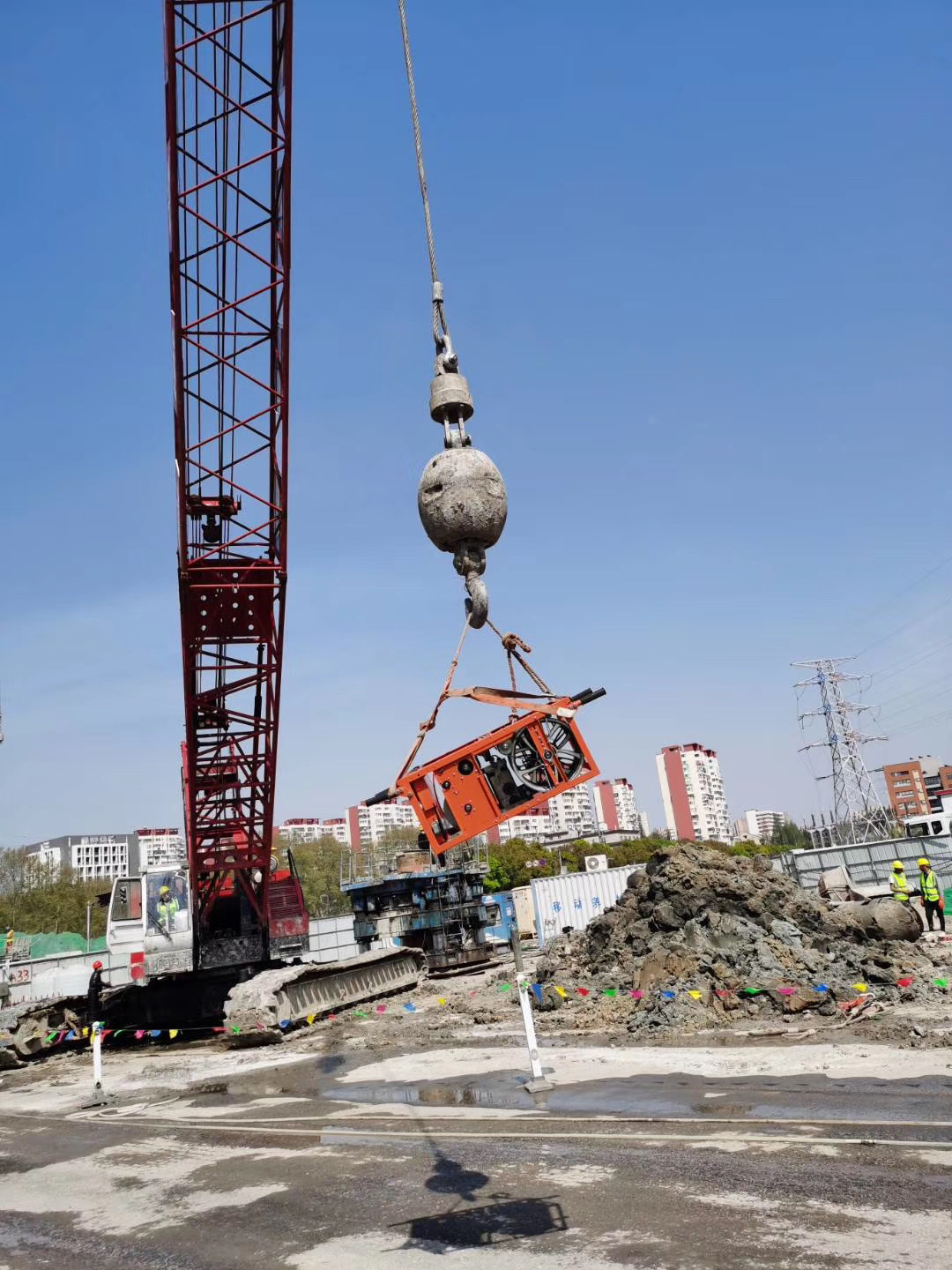

产品应用

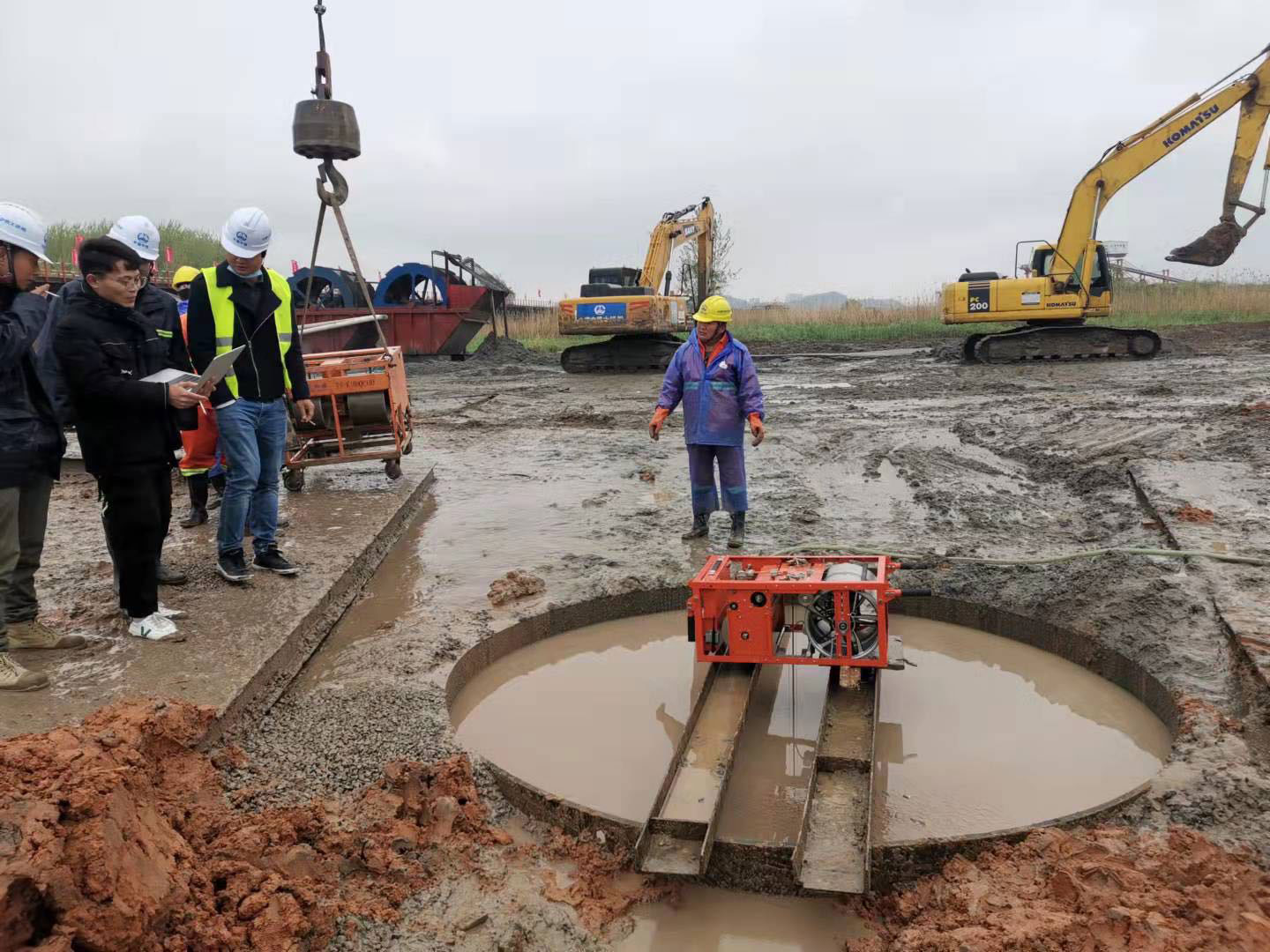

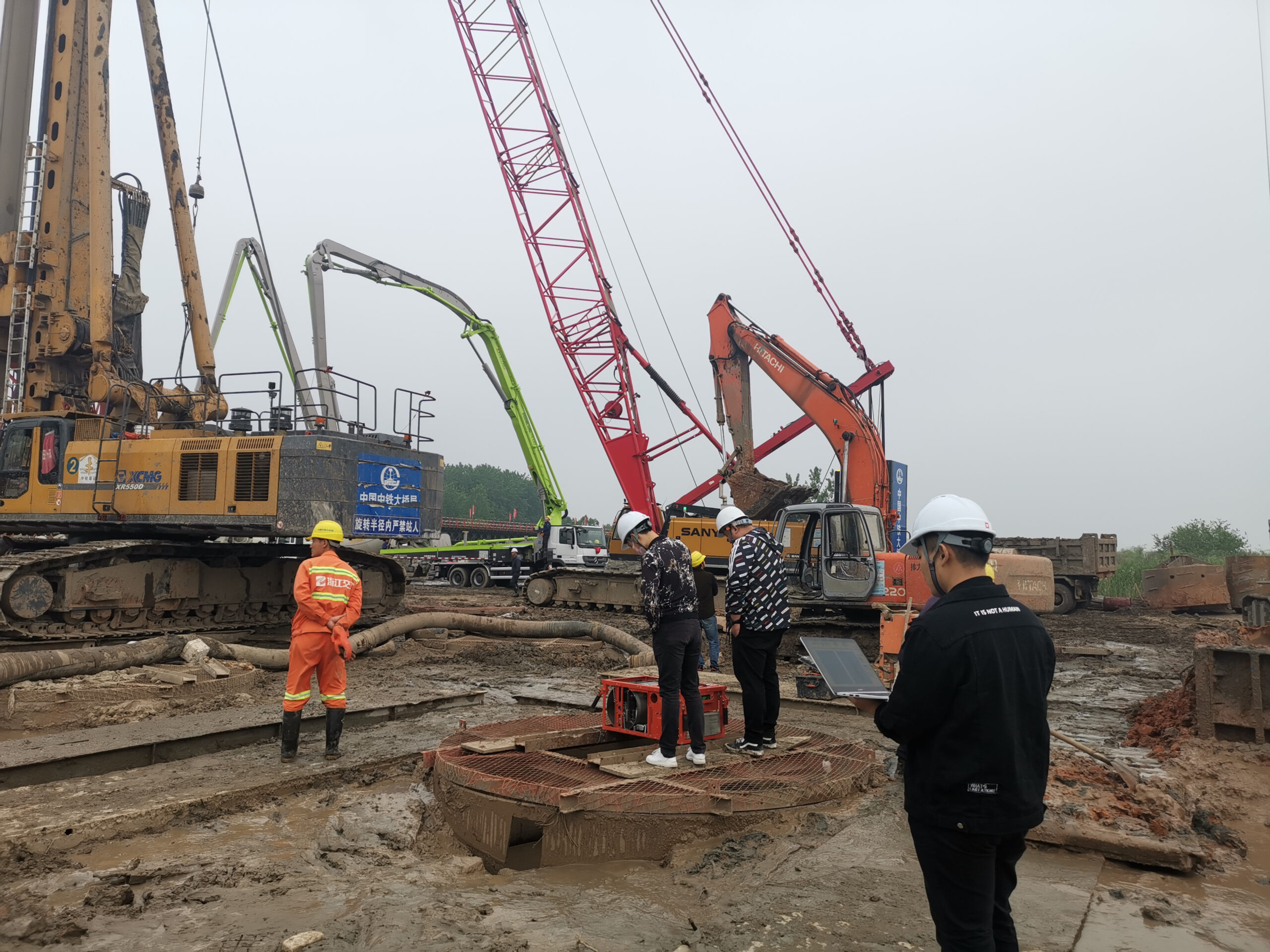

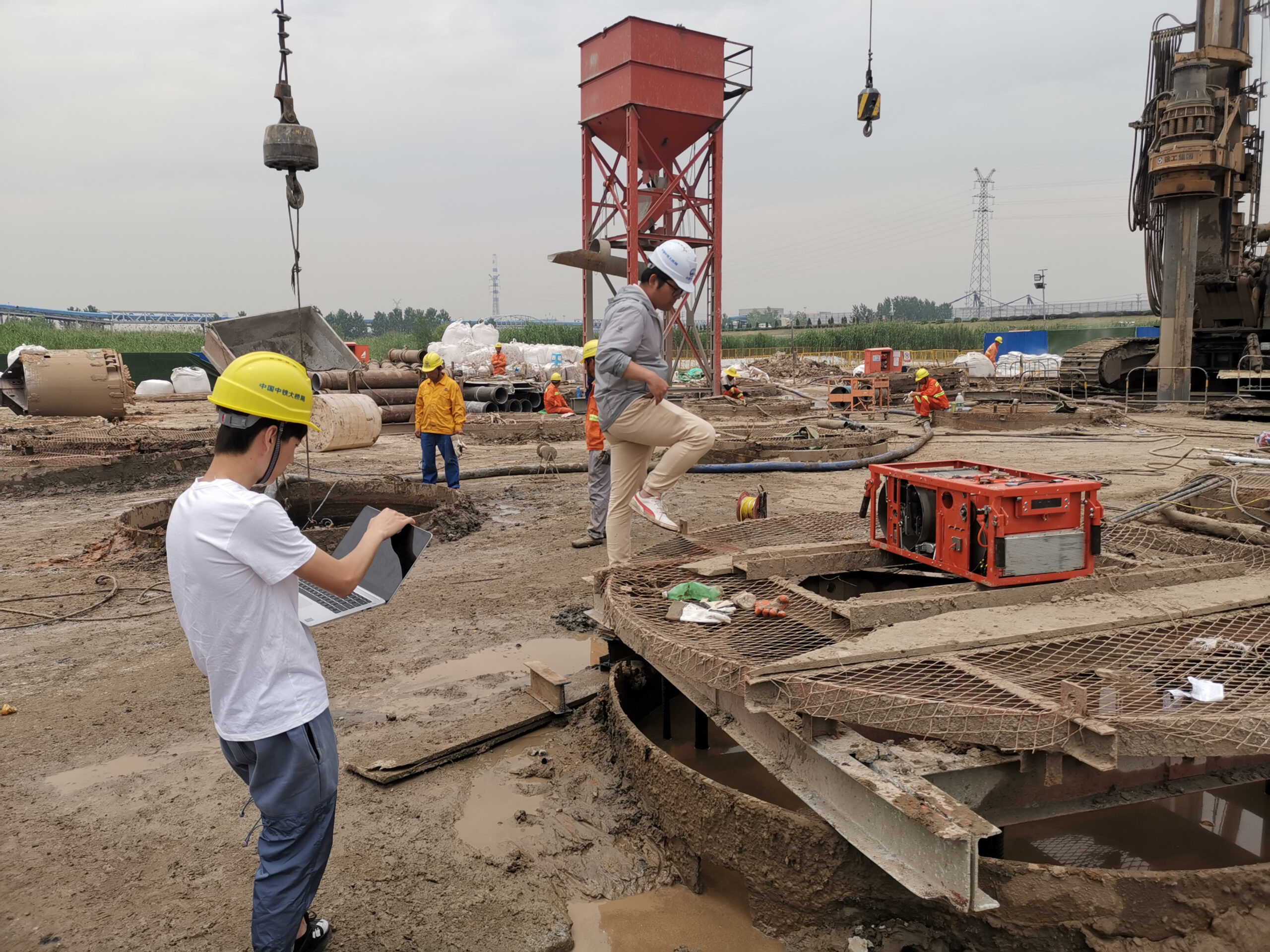

铁路、公路、港口、地铁、轨道交通、市政工程等钻孔桩、竹节桩、支盘桩的成孔、成槽质量检测,所有地下连续墙成槽质量检测

体积小巧

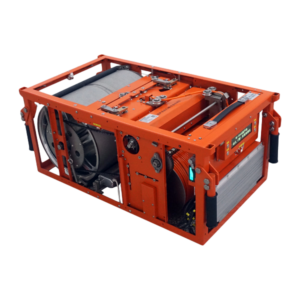

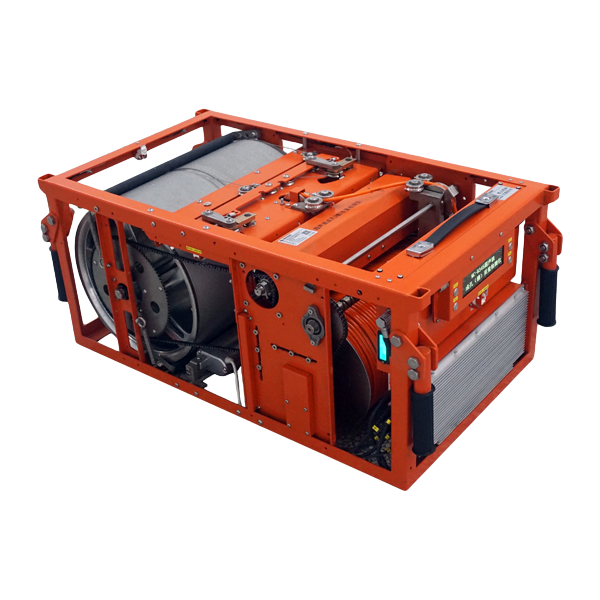

系统绞车体积小,普通轿车后备箱即可轻松装载

电池供电

现场无需接电,大功率动力电池供电,使用更方便

数据精准

独特的信号处理方式,避免现场电磁环境对信号的干扰,确保测试信号稳定精准

激光辅助

激光标尺定位技术辅助孔心定位,已获国家专利

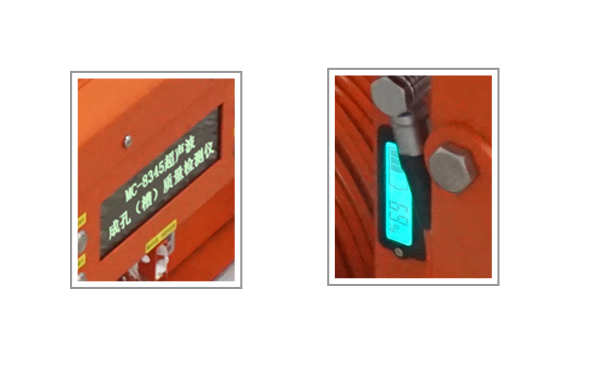

高清数显

实时检测、同步打印、结果真实可靠

《钻孔灌注桩成孔、地下连续墙成槽检测技术规程》DB/T29-112-2010

《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程》DGJ32/TJ 117-2011

《灌注桩成孔质量检测技术规程》T/CECS 596-2019

《地下连续墙检测技术规程》T/CECS 597-2019(参编单位)

《公路工程基桩检测技术规程》JTG/T 3512-2020

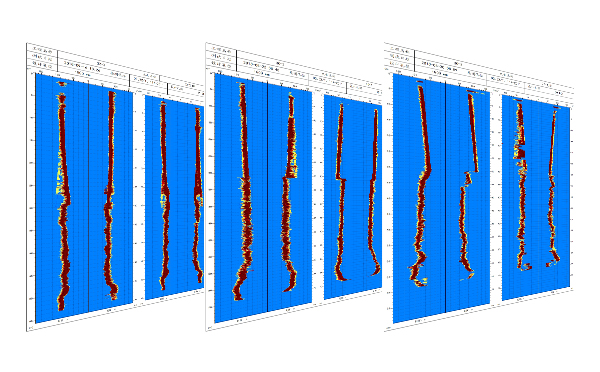

三维成像·立体直观

C-LEAF算法三维成像技术,直观反映成孔状态

干湿孔两用·适用范围广

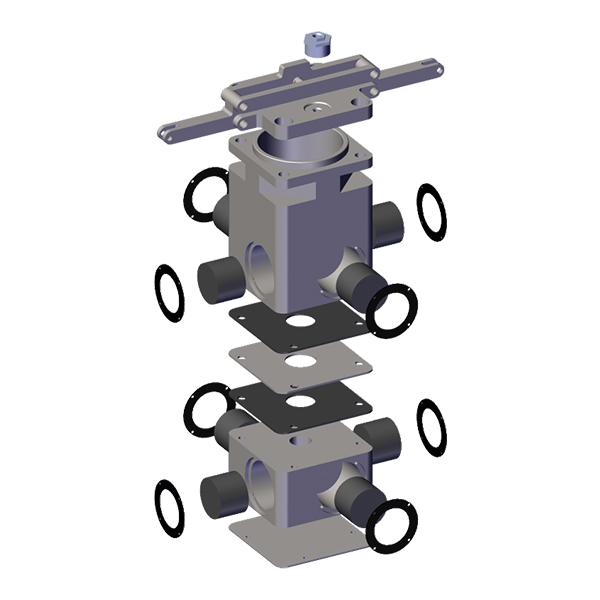

干、湿孔两用;不断优化探头技术,针对工程现场干孔和湿孔两种测试环境,形成更安全、更可靠、更稳定的解决方案

测距大·盲区小

收发分离技术,测试范围:300~11000mm

两种供电模式·避免现场接电不便

锂电池、交流(220V)两种供电模式

激光定位·智能精准

激光辅助孔口定位



参数列表

序号型号MC-8345备注

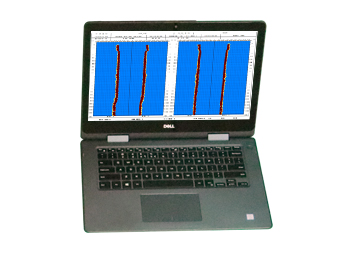

01主控形式嵌入式触摸终端,4核处理器,2G内存 或笔记本电脑主机或电脑与绞车无线连接,全程不接线
02存储容量64GB
03显示模式12.1寸 高亮显示屏
04操作方式触摸屏
05操作系统Linux系统
06扫描速度≥20次循环/秒
07频带宽度1-500K
08声波不确定度≤0.5%
09测量精度(水平精度)±0.2%FS
10测量范围300~11000mm(孔径)
11超声频率83kHz
12发射电压1000V
13最大测量深度100/150m
14最大深度分辨率≤5mm,深度误差≤0.1%
15声速校准
16记录方式彩色图像、数据文件
17输出方式普通(彩色)打印机选配
18数据导出USB或无线上传
19工作温度-20~+70℃
20绞车供电模式内置锂电池 不接电
21主机外形尺寸300*250*50mm
22主机重量1.5KG
23探头尺寸104mm*104mm*300mm
24探头质量14kg
25最大泥浆比重1.4g/cm3
26升降速度上升、下降、速度可调,0-20m/min可调,紧急提升
27孔底自停和孔口自停功能
28绞车提升装置外形尺寸800mm×460mm×360mm
29绞车提升装置重量65kg
30探头固定装置全自动锁止托盘
