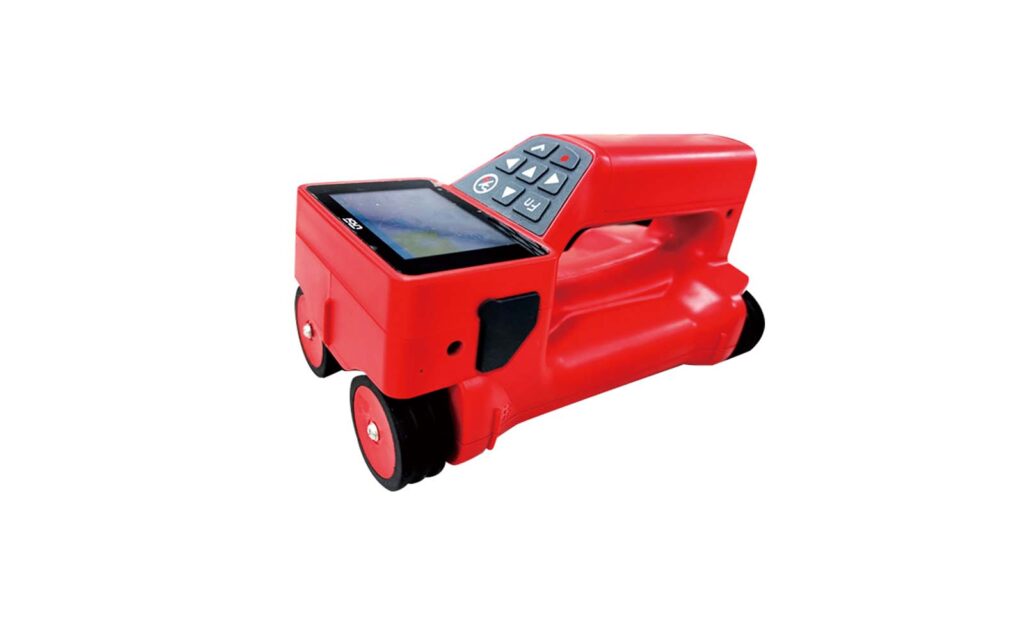

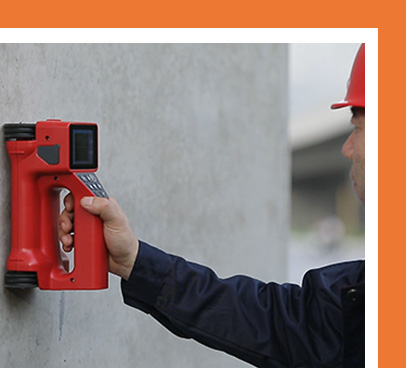

用于工程建筑混凝土结构中钢筋分布、直径、走向,混凝土保护层厚度质量的检测。通过颜色呈现不同深浅的钢筋的图像,非常形象的体现了钢筋的保护层厚度、走向。

GB 50010-2010《混凝土结构设计规范》

JGJ/T152-2008《混凝土中钢筋检测技术规程》

GB 50204-2002《混凝土结构工程施工质量验收规范》

GB/T50344-2004《建筑结构检测技术标准》

DB11/T365-2006《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》

参数列表

序号项目指标
备注
01钢筋彩色图像显示国际首创
02界面图显示同时显示钢筋保护层厚度,间距
03最大扫描距离50m










8寸户外专用液晶屏

实时扫描及记录扫描
04统计功能随时显示指定通道的钢筋位置、保护层厚度、偏差、合格率
05定位复测1~6次用户可随意设置
06复测值列表
07图像扫描区域大小600*600mm或1200*1200mm可选
08区域扫描
机外软件可对图像扫描数据进行拼接
09过滤器范围0~200mm有利于剔除无用数据
10通道功能选择1~7任选
11构件类型囊括国家规定全部构件类型
12钢筋直径6~50mm全系列国家标准钢筋位置
13定位精度1%±3mm
14最大保护层厚度200mm
15保护层厚度小于60mm时±1mm不用钢筋直径会有不同
16数据存储容量不低于32G取决于SD卡容量
17数据接口USB可作为读卡器使用
18数据传输速率4MB/s
19重量1.2kg
20尺寸(mm)240*132*135
21显示屏类型480X320点阵TFT液晶
22触摸屏电容屏
23防护等级IP54
24相对空气湿度90%
25工作环境温度-10~50℃
26存放温度-25~60℃
27电池工作电压7.1~8.4V
28续航时间12~24小时取决于显示屏亮度及扫描时间
