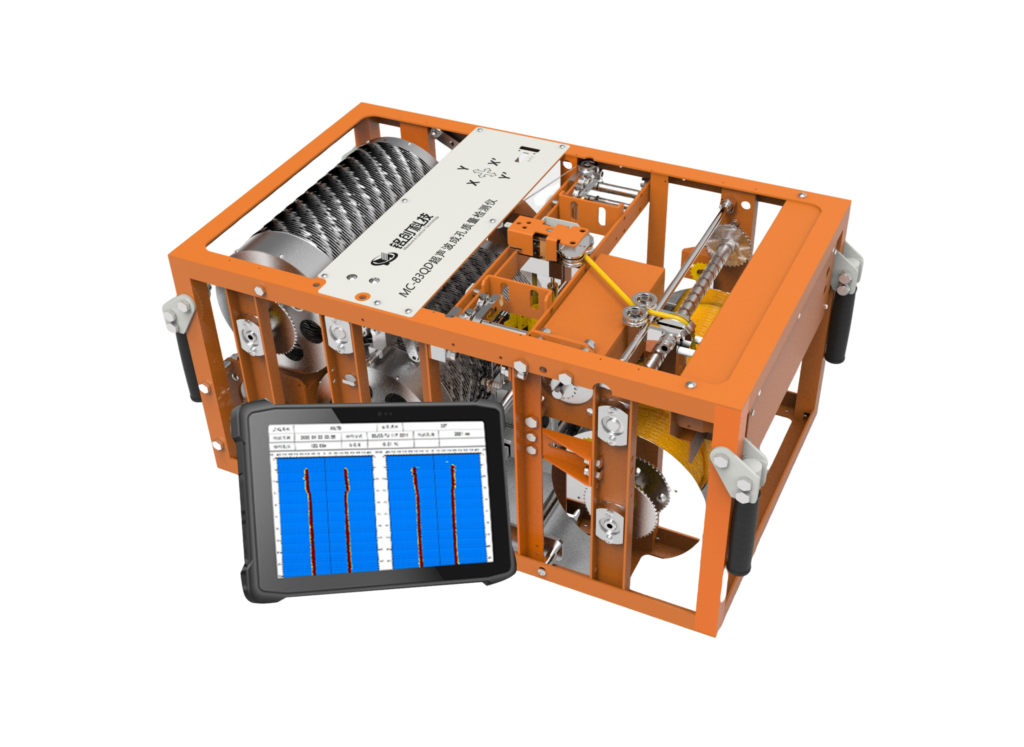

MC-83QD超声波成孔成槽质量检测仪
产品应用
铁路、公路、港口、地铁、轨道交通、市政工程等钻孔桩、竹节桩、支盘桩的成孔、成槽质量检测，所有地下连续墙成槽质量检测
体积小巧

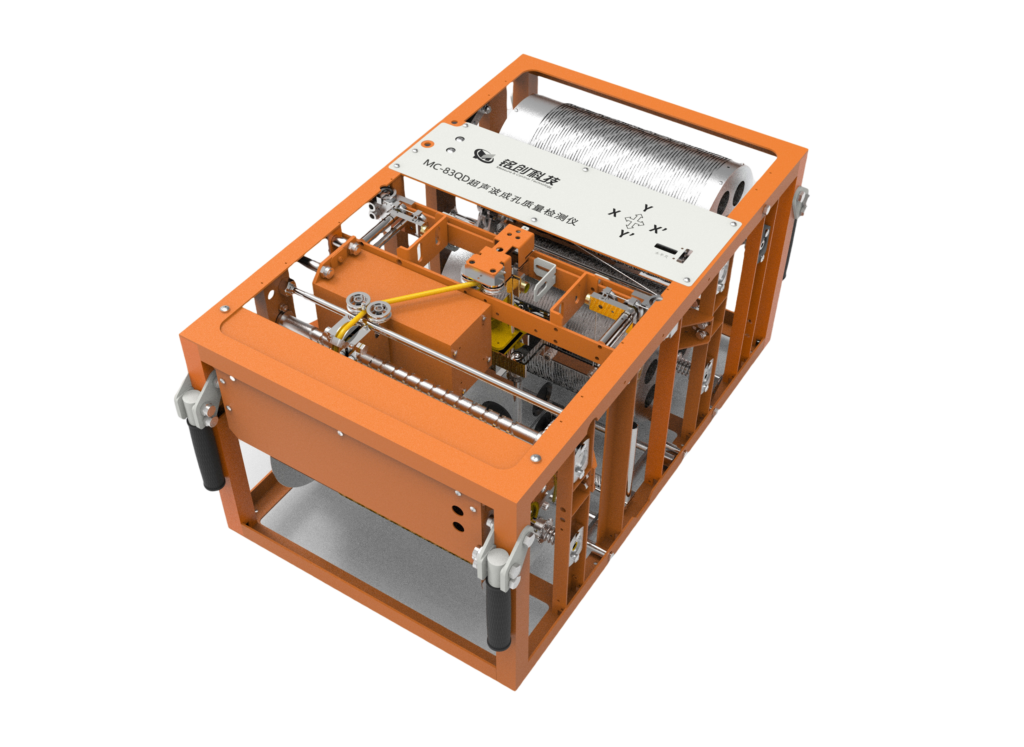

系统绞车体积小，普通轿车后备箱即可轻松装载
电池供电
现场无需接电，大功率动力电池供电，使用更方便
数据精准
独特的信号处理方式，避免现场电磁环境对信号的干扰，确保测试信号稳定精准
智能系统
系统高度智能化，在测试过程中探头自动提升和下降
三维成像
C-LEAF算法三维成像技术，直观反映成孔状态
参数列表
| 序号 | 型号 | MC-83QD | 备注 |
|---|---|---|---|
| 01 | 主控形式 | 平板电脑 | |
| 02 | 显示模式 | 10.1寸 高亮显示屏 | |
| 03 | 操作方式 | 触摸屏 | |
| 04 | 操作系统 | Linux系统 | |
| 05 | 扫描速度 | ≥20次循环/秒 | |
| 06 | 频带宽度 | 1-500K | |
| 07 | 声波不确定度 | ≤0.5% | |
| 08 | 测量精度（水平精度） | ±0.2%FS | |
| 09 | 测量范围 | 350～9000mm(孔径) | |
| 10 | 超声频率 | 83kHz | |
| 11 | 发射电压 | 1000V | |
| 12 | 最大测量深度 | 100/150m | |
| 13 | 最大深度分辨率 | ≤5mm，深度误差≤0.1% | |
| 14 | 声速校准 | 有 | |
| 15 | 记录方式 | 彩色图像、数据文件 | |
| 16 | 输出方式 | 普通（彩色）打印机 | 选配 |
| 17 | 数据导出 | USB或无线上传 | |
| 18 | 工作温度 | -20～+55℃ | |
| 19 | 绞车供电模式 | 锂电池 | |
| 20 | 探头尺寸 | 104mm*104mm*300mm | |
| 21 | 探头质量 | 14kg | |
| 22 | 最大泥浆比重 | 1.4g/cm3 | |
| 23 | 升降速度 | 上升、下降、速度可调 | |
| 24 | 自停功能 | 有 | |
| 25 | 探头承重方式 | 压力传感器异步调节双钢丝绳承重，独立电缆辅助 | |
| 26 | 绞车提升装置外形尺寸 | 800mm×460mm×360mm | |
| 27 | 绞车提升装置重量 | 65kg | |
| 28 | 探头固定装置 | 抽屉式锁止托盘 |
