【干货·分享】桩基检测方法简介(必看长文)

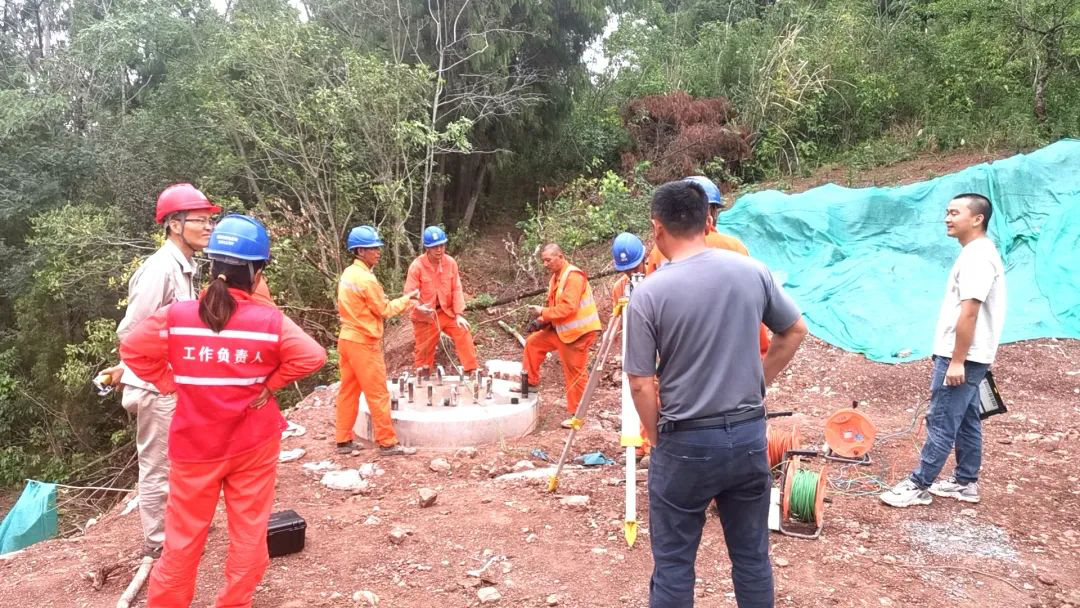

在建筑工程的基础施工中,桩基施工质量尤为重要。通过桩基检测技术的实践应用,不仅能够对桩基极限承载能力进行检测,同时还能对桩身完整性进行判定,实现对桩基施工质量的科学有效评估。以下是常用的七种桩基检测方法: 基桩检测图
一、 单桩竖向静载荷试验
单桩竖向静载荷试验是指将竖向荷载均匀的传至建筑物基桩上,通过实测单桩在不同荷载作用下的桩顶沉降,得到静载试验的Q-S曲线及s-lgt等辅助曲线,然后根据曲线推求单桩竖向抗压承载力特征值等参数。 目的确定单桩竖向抗压极限承载力:判定竖向抗压承载力是否满足设计要求;通过桩身应变、位移测试,测定桩侧、桩端阻力,可用于验证高应变法的单桩竖向抗压承载力检测结果。
二、单桩竖向抗拔静载试验
在桩顶部逐级施加竖向抗拔力,观测桩顶部随时间产生抗拔位移,以确定相应的单桩竖向抗拔承载力的试验方法。 目的确定单桩竖向抗拔极限承载力:判断竖向抗拔承载力是否满足设计要求;通过桩身应变、位移测试,测定桩的竖向抗拔力。
三、单桩水平静载试验
采用接近水平受力桩的实际工作条件的方法确定单桩水平承载力和地基土水平抗力系数或对工程桩水平承载力进行检验和评价的试验方法。单桩水平载荷试验宜采用单向多循环加卸载试验法,当需要测量桩身应力或应变时宜采用慢速维持荷载法。 目的确定单桩水平临界和极限承载力、推定土抗力参数、判定水平承载力或水平位移是否满足设计要求,通过桩身应变、位移测试,测定桩身弯矩。
四、钻芯法
钻孔取芯法主要是采用钻机对桩基进行抽芯取样,根据取出芯样,可对桩基的长度、混凝土强度,桩底沉渣厚度、持力层情况等作出判断。 目的检测灌注桩桩长、桩身混凝土强度、桩底沉渣厚度、判断或鉴别桩端持力层岩土性状、判定桩身完整性类别。
五、低应变法
低应变检测法是使用小锤敲击桩顶,通过粘贴在桩顶的传感器接收来自桩身的应力波信号,采用应力波理论来研究桩土体系的动态响应,反演分析实测速度信号,频率信号,从而获得桩的完整性。 目的检测桩身缺陷及其位置,判定桩身完整性类别。
六、高应变法
高应变检测法是一种检测桩基桩身完整性和单桩竖向承载力的方法,该方法是采用锤重达单桩竖向抗压承载力极限值1%以上的重锤以自由落体冲击桩顶,从而获得相关的动力系数,应用规定的程序,进行分析和计算,得到桩身完整性参数和单桩竖向承载力,也称为Case法或Cap-wape法。 目的判定单桩竖向抗压承载力是否满足设计要求:检测桩身缺陷及其位置、判定桩身完整性类别、分析桩侧和桩端土阻力、进行打桩过程监控等。
七、声波透射法
声波透射法是在灌注桩浇筑混凝土前,在桩内预埋若干根声测管,作为超声脉冲发射与接收探头的通道,用超声探测仪沿桩的纵轴方向逐点测量超声脉冲穿过各横截面时的声学参数。然后对这些测值采用各种特定的数值判据或图像判断,进行处理后,给出桩身缺陷及其位置,判定桩身完整性类别。 目的检测灌注桩桩身缺陷及其位置,判定桩身完整性类别。
